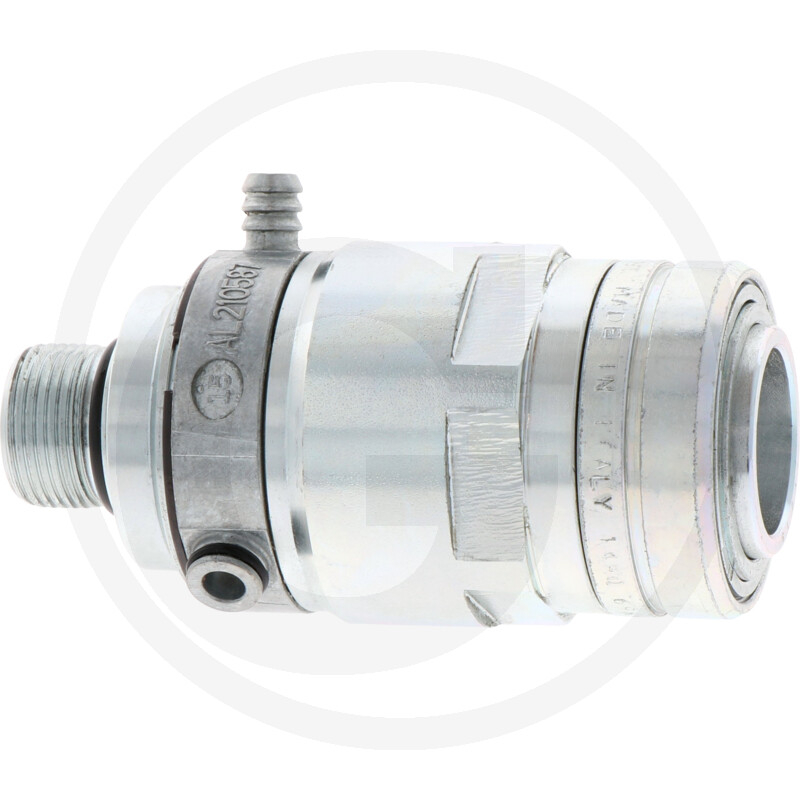

Kupplungsmuffe 6Djpv081/22Ff3J
Die Faster Kupplungsmuffe 86004503 von Granit ist eine Steckkupplungsmuffe, die sich durch ihre robuste Bauweise und ihre vielfältigen Funktionen auszeichnet. Sie ist für den Einsatz in verschiedenen Systemen konzipiert und verfügt über ein Aussengewinde M sowie eine Nennweite von DN 12. Der maximale Betriebsdruck beträgt 250 bar, und die Muffe hat einen Durchmesser von 50 mm mit einem verstellbaren Schraubenschlüssel (SW) von 46 mm.
Die Kupplungsmuffe besitzt eine Baugröße von 3 und gehört zur Baureihe 6DJPV. Sie ist aus Stahl gefertigt, verzinkt und mit einer CrIII-Beschichtung versehen (MATE 500). Besondere Merkmale sind die Abreißfunktion und die Push-Pull Funktion, die eine einfache und sichere Verbindung ermöglicht. Die Muffe ist gemäß ISO 7241-1-A normiert und hat einen Nenndurchfluss von 52 l/min. Das Gewicht beträgt 754 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 86004503
- Passend für: Diverse Anwendungen
- Kategorie: Ersatzteil
- Gewindeart: Aussengewinde M
- Nennweite: DN 12
- Betriebsdruck max. (bar): 250
- D (mm): 50
- SW (mm): 46
- Anschlussgewinde: M22 x 1,5
- Baugröße: 3
- Baureihe: 6DJPV
- Material: Stahl, verzinkt, MATE 500 (CrIII)
- Gewicht: 754 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
Technische Spezifikationen
| Baureihe | 6DJPV |
| Gewindeart | Aussengewinde M |
| Nennweite | DN 12 |
| Baugröße | 3 |
| Anschlussgewinde | M22 x 1,5 |
| Nenndurchfluss (l/min) | 52 |
| Ausführung | Steckkupplungsmuffe |
| Material | Stahl, verzinkt, MATE 500 (CrIII) |
| Betriebsdruck max. (bar) | 250 |
| D (mm) | 50 |
| SW (mm) | 46 |
| Kuppelbarkeit unter Druck | Stecker unter Restdruck |
| Norm | ISO 7241-1-A |
| Funktion | Abreißfunktion, Push-Pull Funktion |
| Gewicht | 0,754 KG |
