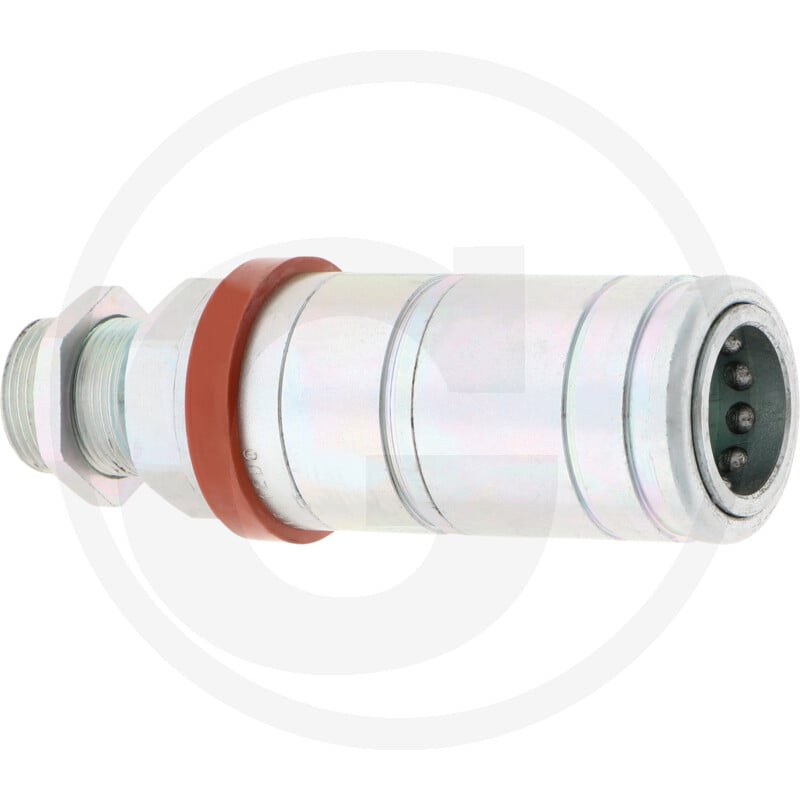

3CFHF Muffe Ag M24x1,5 (16S) Schott

Art.Nr.86004443

Die Faster 3CFHF Muffe AG M24x1,5 (16S) Schott ist eine Steckkupplungsmuffe für Granit-Systeme. Sie verfügt über ein Aussengewinde Schott M (S) kurz und ist für eine Nennweite von DN 12 ausgelegt. Die Baugröße beträgt 3 und das Anschlussgewinde A ist 16S M24 x 1,5 für Schottwand.

Die Muffe ist aus Stahl gefertigt, verzinkt und mit MATE 500 (CrIII) beschichtet. Sie bietet einen Nenndurchfluss von 70 l/min und einen maximalen Betriebsdruck von 250 bar. Die Muffe zeichnet sich durch eine Abreißfunktion und eine Push-Pull Funktion aus und ist gemäß ISO 7241-1-A normiert. Sie ermöglicht einen Volumenstrom von bis zu 250 l/min und wiegt 580 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 86004443
  • Passend für: Granit Systeme
  • Kategorie: Ersatzteil
  • Gewindeart: Aussengewinde Schott M (S) kurz
  • Nennweite: DN 12
  • Baugröße: 3
  • Anschlussgewinde A: 16S M24 x 1,5 für Schottwand
  • Material: Stahl, verzinkt, MATE 500 (CrIII)
  • Nenndurchfluss: 70 l/min
  • Betriebsdruck max.: 250 bar
  • Gewicht: 580 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Granit-System.

Technische Spezifikationen

HerstellerFaster
Gewicht0,580 KG
