Ersatzteil

Km-S 8L (M14x1,5) DN12-BG3

Art.Nr.81511036

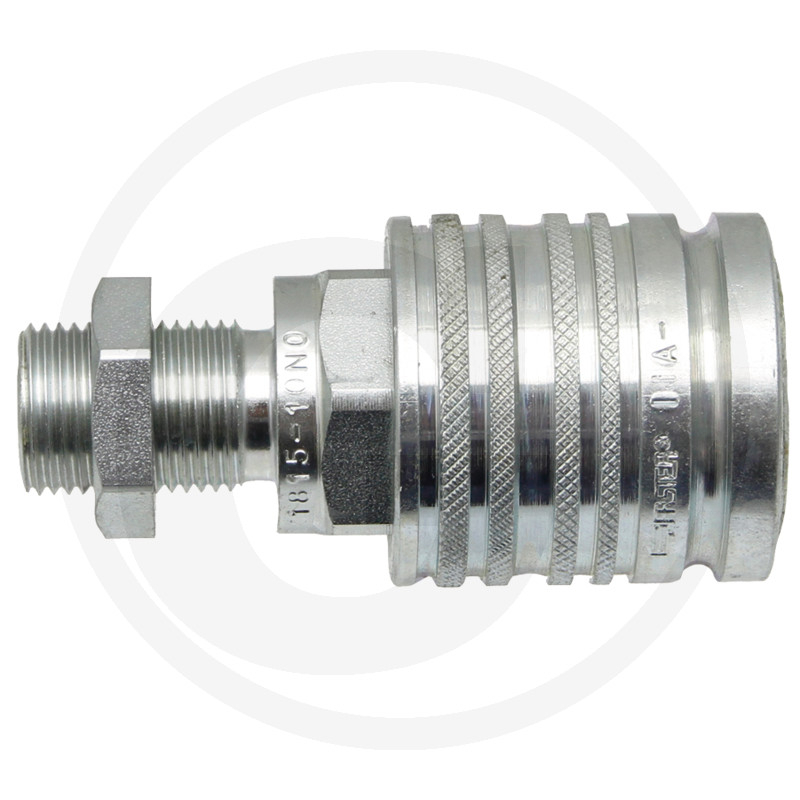

Die GRANIT KM-S 8L (M14x1,5) DN12-BG3 ist eine Steckkupplungsmuffe, die als Ersatzteil in hydraulischen Systemen Verwendung findet. Das Bauteil gehört zur KM-S Baureihe und verfügt über ein Aussengewinde Schott M (L) mit der Bezeichnung M14 x 1,5 (8L). Die Nennweite beträgt DN 12 und die Baugröße 3.

Die Muffe ist aus Carbon Stahl gefertigt und mit einer CrIII-Verzinkung versehen. Sie weist einen Nenndurchfluss von 45 l/min auf und hat folgende Maße: Ø D 38 mm, D1 20,5 mm, PN 250 bar. Die Steckkupplungsmuffe entspricht der Norm ISO 7241-1-A und trägt die Typformel KMS 8L BG3.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81511036
  • Passend für: Hydraulische Systeme
  • Kategorie: Ersatzteil
  • Gewindeart: Aussengewinde Schott M (L)
  • Nennweite: DN 12
  • Baugröße: 3
  • Material: Carbon Stahl, verzinkt (CrIII)
  • Nenndurchfluss: 45 l/min
  • Ø D: 38 mm
  • D1: 20,5 mm
  • PN: 250 bar
  • Norm: ISO 7241-1-A

Technische Spezifikationen

HerstellerGRANIT
