Ersatzteil
Km-S 10L (M16X1,5) Dn12-Bg3
Art.Nr.81511038

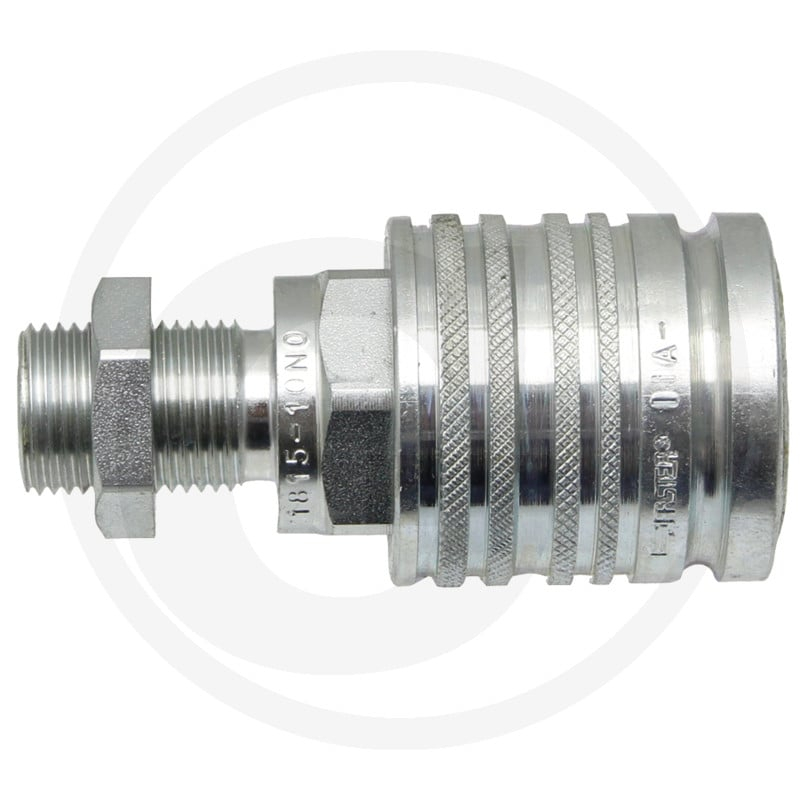

Die GRANIT KM-S 10L (M16x1,5) DN12-BG3 ist eine Steckkupplungsmuffe, die in hydraulischen Systemen eingesetzt wird. Sie verfügt über ein Aussengewinde Schott M (L) mit einem Anschlussgewinde A von M16 x 1,5 (10L) und einer Nennweite von DN 12. Die Baugröße beträgt 3.
Die Muffe ist aus Carbon Stahl gefertigt und verzinkt (CrIII). Sie ist für einen Druck von 250 bar (PN) ausgelegt und hat einen Nenndurchfluss von 45 l/min. Der Außendurchmesser (Ø D) beträgt 38 mm, der Innendurchmesser (D1) 20,5 mm. Die Steckkupplungsmuffe entspricht der Norm ISO 7241-1-A und hat die Typformel KMS 10L BG3.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81511038
- Typ: Steckkupplungsmuffe
- Passend für: Hydraulische Systeme
- Kategorie: Ersatzteil
- Gewindeart: Aussengewinde Schott M (L)
- Anschlussgewinde A: M16 x 1,5 (10L)
- Nennweite: DN 12
- Baugröße: 3
- Material: Carbon Stahl, verzinkt (CrIII)
- PN (bar): 250
- Nenndurchfluss (l/min): 45
Technische Spezifikationen
| Typformel | KMS 10L BG3 |
| Bezeichnung | Steckkupplungsmuffe Schottwand |
| Nennweite | DN 12 |
| Baugröße | 3 |
| Anschluss | 10L |
| PN (bar) | 250 |
| Ø D (mm) | 38 |
| Anschlussgewinde | M16 x 1,5 |
| Baureihe | KM-S |
| D1 (mm) | 20,5 |
| Material | Carbon Stahl, verzinkt (CrIII) |
| Nenndurchfluss (l/min) | 45 |
| Rohr-Ø (mm) | 10L |
| Norm | ISO 7241-1-A |
| m | M16 x 1,5 |
| Ausführung | Steckkupplungsmuffe |
| Gewindeart | Aussengewinde Schott M (L) |
