Startseite » Ersatzteile » Granit » Km 3/4 (G3/4'') DN20-BG4''
Ersatzteil

Km 3/4 (G3/4'') DN20-BG4''

Art.Nr.81511129

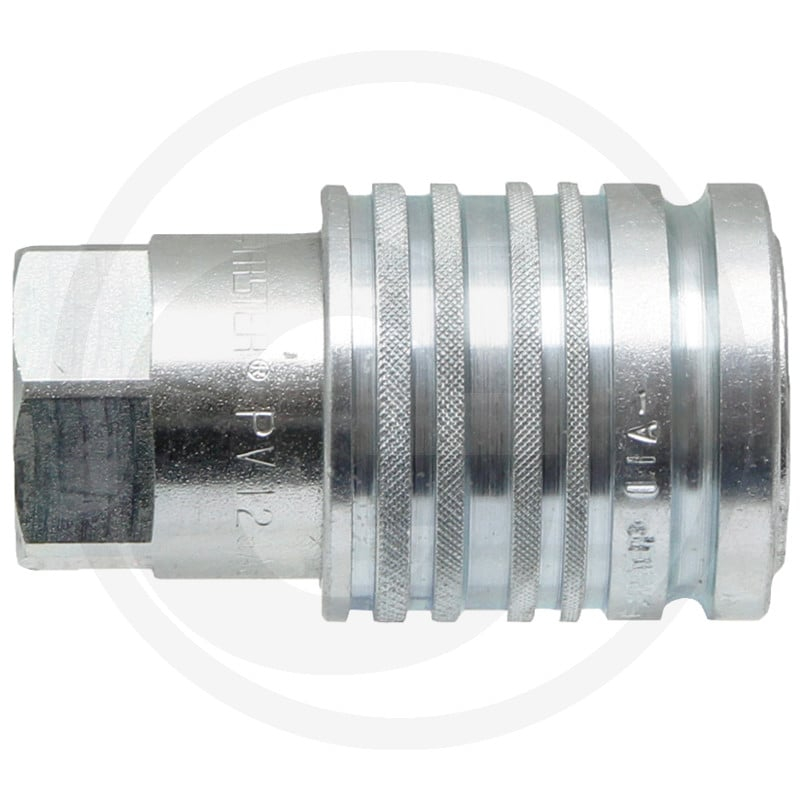

Die GRANIT KM 3/4 (G3/4") DN20-BG4 ist eine Steckkupplungsmuffe, die als Ersatzteil in hydraulischen Systemen Verwendung findet. Das Bauteil verfügt über ein Innengewinde BSP und eine Nennweite von DN 20. Die Baugröße beträgt 4 und das Anschlussgewinde A ist 3/4" (BSP).

Das Gehäuse besteht aus Carbon Stahl, der verzinkt und mit einer CrIII-Beschichtung versehen ist. Die Steckkupplungsmuffe hat einen Nenndurchfluss von 75 l/min, einen Durchmesser D von 46 mm und einen Durchmesser D1 von 29 mm. Der zulässige Betriebsdruck beträgt 250 bar. Das Bauteil entspricht der Norm ISO 7241-1-A und trägt die Menke-Nummer 72122. Das Gewicht beträgt 586 g.

Technische Spezifikationen

HerstellerGRANIT
SperrgutJa
Gewicht0,586 KG

Weitere Teile aus der Baugruppe KM-IR Kupplungsmuffe Innengewinde BSP

Teile, die im Ersatzteilkatalog zur selben Baugruppe gehören.
