Ersatzteil

Hnv Muffe Ig 3/8'' Bsp Messing

Art.Nr.86001101

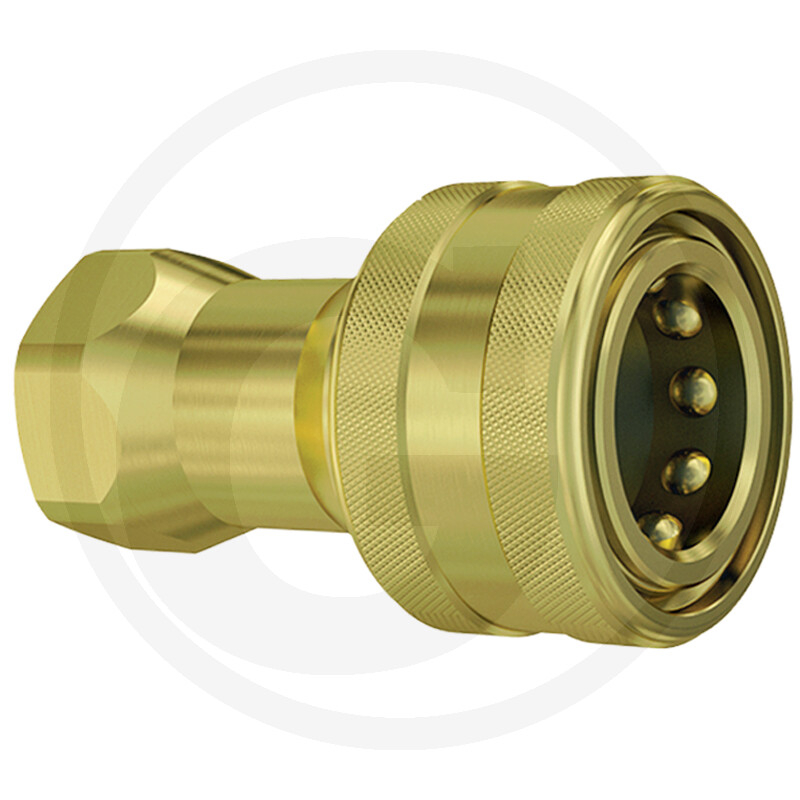

Die Faster HNV Muffe IG 3/8" BSP Messing ist eine Steckkupplungsmuffe der Baureihe HNV von Granit. Sie verfügt über ein Innengewinde (BSP) und eine Nennweite von DN 10. Die Muffe hat eine Baugröße von 2 und ein Anschlussgewinde A von 3/8" (BSP). Das Material ist Messing.

Die Muffe ist für einen Nenndurchfluss von 25 l/min ausgelegt und hat folgende Maße: Ø D beträgt 35 mm, B 64 mm und D ebenfalls 35 mm. Sie ist für einen Druck von 150 bar (PN) geeignet und hat einen Schraubendurchmesser (SW) von 24 mm. Die Muffe entspricht der Norm ISO 7241-1-B. Für eine Kupplung werden jeweils zwei O-Ringe benötigt, Stützringe werden nicht benötigt.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 86001101
  • Passend für: Diverse Anwendungen
  • Kategorie: Ersatzteil
  • Gewicht: 196 g

Technische Spezifikationen

HerstellerFaster
Gewicht0,196 KG
