Ersatzteil

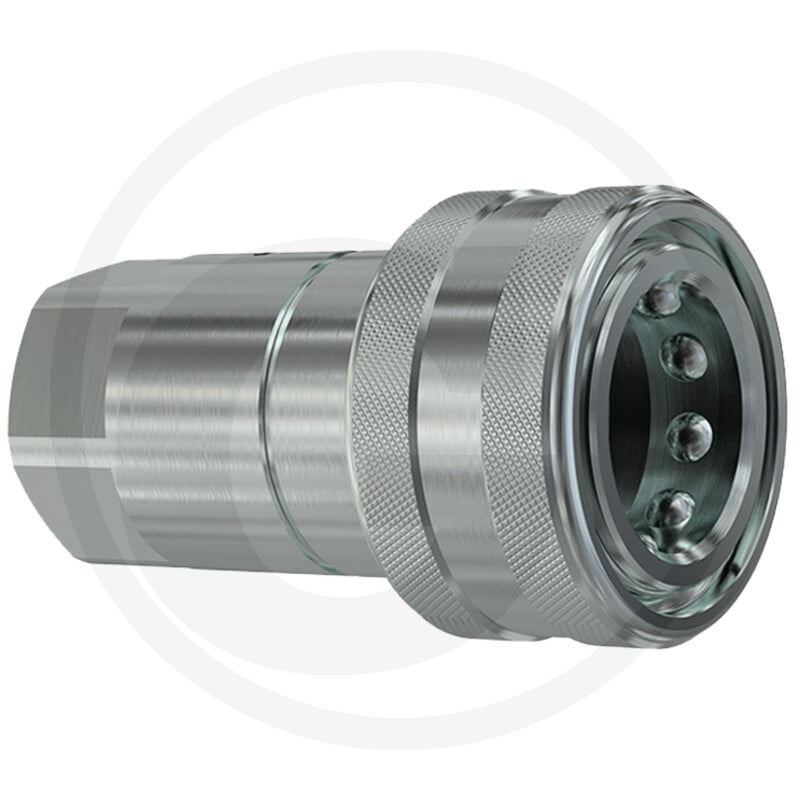

Hnv Muffe Ig 1/4'' Bsp
Art.Nr.86001040
Die Faster HNV Muffe IG 1/4" BSP ist eine Steckkupplungsmuffe mit Innengewinde nach BSP-Norm. Sie ist für die Verwendung in Systemen mit einer Nennweite von DN 06 ausgelegt und hat eine Baugröße von 1. Die Muffe besteht aus Stahl, ist verzinkt und mit MATE 500 (CrIII) beschichtet. Sie besitzt ein Anschlussgewinde A von 1/4" (BSP), einen Außendurchmesser D von 28 mm und einen Schlüsselweiten SW von 19 mm. Die Muffe ist für einen Nenndruck von 450 bar und einen Nenndurchfluss von 17 l/min geeignet und entspricht der Norm ISO 7241-1-B. Das Gewicht der Muffe beträgt 116 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 86001040
- Passend für: HNV Baureihe
- Kategorie: Ersatzteil
- Gewindeart: Innengewinde BSP
- Anschlussgewinde A: 1/4" (BSP)
- Nennweite: DN 06
- Baugröße: 1
- Material: Stahl, verzinkt, MATE 500 (CrIII)
- Ø D (mm): 28
- B (mm): 56
- PN (bar): 450
- Nenndurchfluss (l/min): 17
- SW (mm): 19
- Vergleichs-Nr.: HNV 14 GAS F
Technische Spezifikationen
| Baureihe | HNV |
| Gewindeart | Innengewinde BSP |
| Nennweite | DN 06 |
| Baugröße | 1 |
| Anschlussgewinde | G 1/4" (BSP) |
| Nenndurchfluss (l/min) | 17 |
| Ausführung | Steckkupplungsmuffe |
| Material | Stahl, verzinkt, MATE 500 (CrIII) |
| B (mm) | 56 |
| D (mm) | 28 |
| PN (bar) | 450 |
| SW (mm) | 19 |
| Vergleichs-Nr. | HNV 14 GAS F |
| Norm | ISO 7241-1-B |
| Gewicht | 0,116 KG |
