Hebelschieber mit 1 Flansch

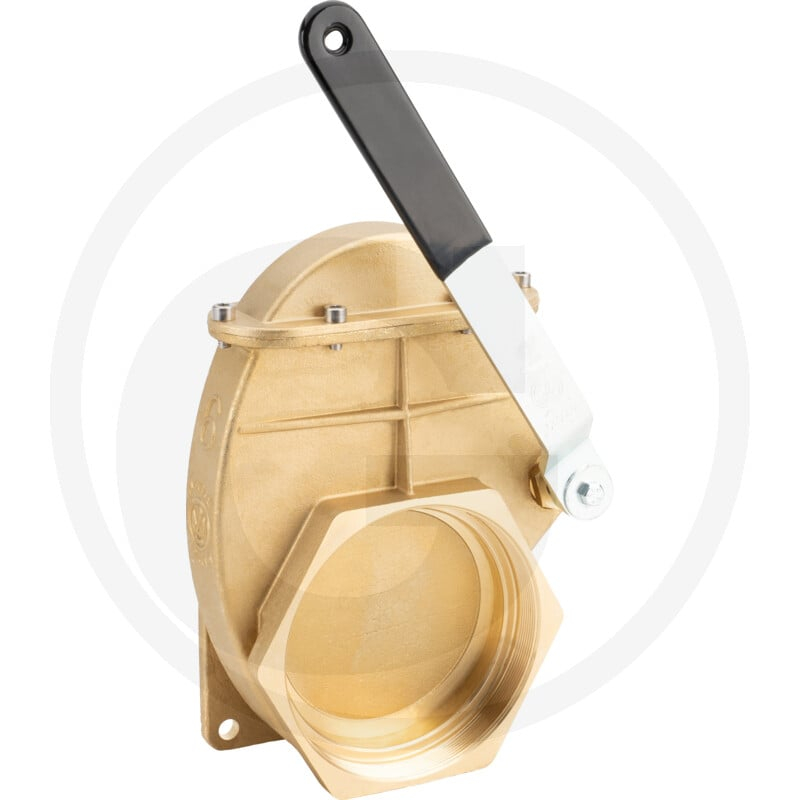

Dieser MZ Hebelschieber Art.0034, 6" ist ein Ersatzteil für Granit Maschinen. Der Keilschieber verfügt über eine Handhebelbetätigung und einen Flanschanschluss mit Innengewinde. Die Nennweite beträgt 145 mm (6 Zoll) und der Hebelschieber ist für einen Betriebsdruck von bis zu 6 bar geeignet. Der Temperaturbereich liegt zwischen -15°C und +80°C.

Der Hebelschieber ist ein wichtiges Bauelement zur Steuerung des Medienflusses innerhalb des Systems und ermöglicht eine manuelle Regelung des Durchflusses.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40503F150000
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Schieberart: Keilschieber
• Schieberbetätigung: Handhebel
• Anschlussart: Flansch → Innengewinde
• Nennweite (mm): 145
• Nennweite (Zoll): 6
• Ø (mm): 145
• L (mm): 468
• Betriebsdruck max. (bar): 6
• h (mm): 233
• S (mm): 180
• Vergleichs-Nr.: ARZO0034150000
• d (mm): 13
• l (mm): 150
• F (mm): 106
• H (mm): 323
• Temperaturbereich (°C): -15° → +80°C
• Gewicht: 10,97 kg
