Hd Schlauch - 12Mtr -720 Bar Npt 3/8+ Sk

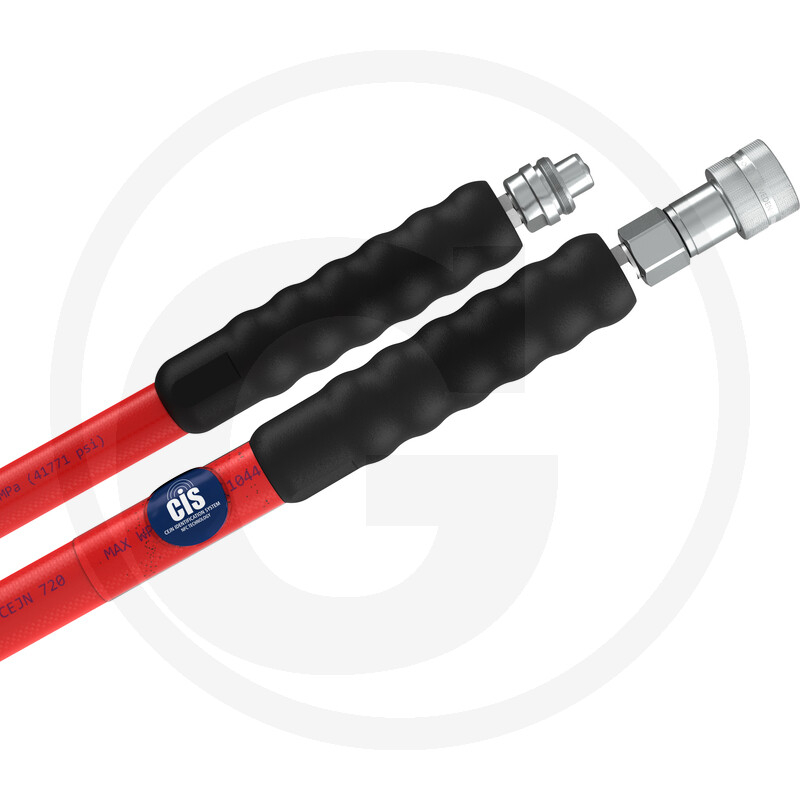

Der CEJN HD Schlauch 11037882 von Granit ist eine Höchstdruck-Schlauchleitung mit 12 m Länge für Anwendungen bis 720 bar Betriebsdruck. Die Leitung ist als DN-6-Schlauch ausgeführt und besitzt einen Innendurchmesser von 6,4 mm sowie einen Außendurchmesser von 12,5 mm. Der Anschluss erfolgt über montierte Schraubkupplungen mit 3/8" NPT: steckerseitig als Kupplungsstecker und ausgangsseitig als Kupplungsdose.

Der Schlauchaufbau besteht aus einer Polyamid-Innenschicht, zwei Stahldraht-Wickellagen, zwei offenen Kunstfaser-Spiralen und einer roten Polyurethan-Außenschicht. Höchstdruckschläuche dienen zur Übertragung von Druckmedium zwischen Pumpe, Werkzeug oder angeschlossenen Systemkomponenten. Für Wartung und Austausch sind Betriebsdruck, Anschlussart, Länge und Biegeradius maßgebliche Vergleichsdaten. Der Schlauch ist mit Knickschutz und integriertem CEJN Identification System CiS Tag ausgestattet; die Druckprüfung ist mit 1440 bar angegeben.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 11037882
• Typ: CEJN HD Schlauch / Höchstdruck-Schlauchleitung DN 6
• Passend für: nicht angegeben
• Kategorie: Komponente
• Länge: 12000 mm
• Innendurchmesser: 6,4 mm
• Außendurchmesser: 12,5 mm
• Anschluss Eingang: Schraubkupplung, Stecker 3/8" NPT
• Anschluss Ausgang: Schraubkupplung, Dose 3/8" NPT
• Max. Betriebsdruck: 720 bar
• Berstdruck: 2160 bar
• Biegeradius: 70 mm

Hinweis

Die Montage von Kupplung und Nippel ist nur mit Flüssigdichtmittel angegeben; PTFE-Band ist nicht vorgesehen.
