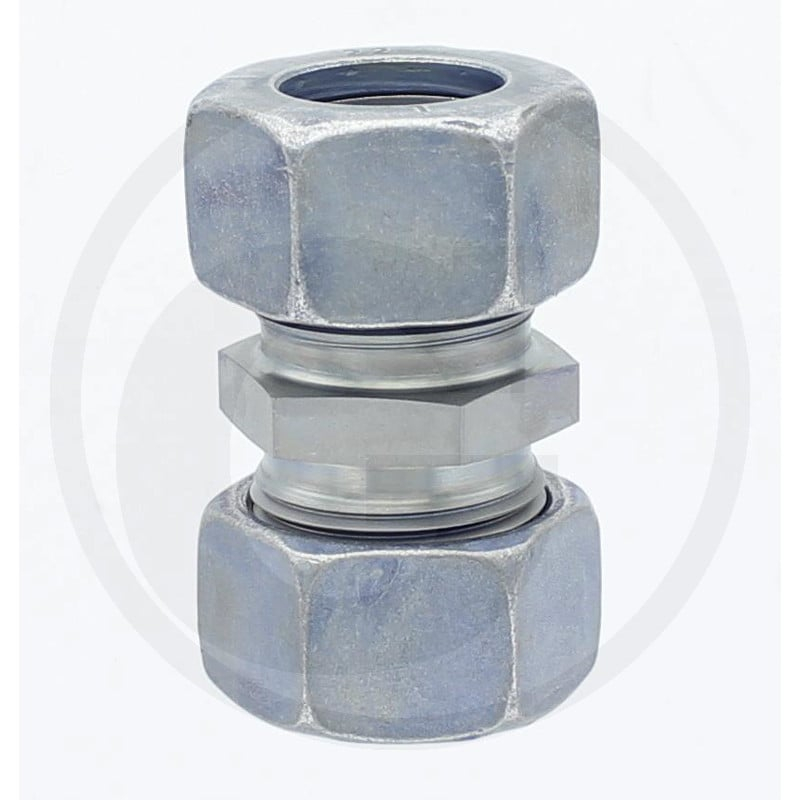

Verschraubung Typ: G 22 - L

Die STAUFF GV 22 L ist eine gerade Verschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 22 L und ist für einen Betriebsdruck von 250 bar ausgelegt. Die Verschraubung verfügt über ein M30 x 2 Anschlussgewinde.

Die gerade Bauform ermöglicht eine ungestörte Fluidführung innerhalb des Systems. Die technischen Daten umfassen eine Länge (L) von 35 mm, eine Länge 1 (L1) von 52 mm, eine Länge 2 (L2) von 20 mm, einen Durchmesser 1 (D1) von 22 mm, sowie einen Durchmesser 1 (S1) von 32 mm und einen Durchmesser 2 (S2) von 36 mm. Das Gewicht der Komponente beträgt 262 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600017
• Typ: Gerade Verschraubung
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• PN (bar): 250
• L (mm): 35
• Anschlussgewinde: M30 x 2
• D1 (mm): 22 L
• L1 (mm): 52
• L2 (mm): 20
• S1 (mm): 32
• S2 (mm): 36
• Gewicht: 262 g
