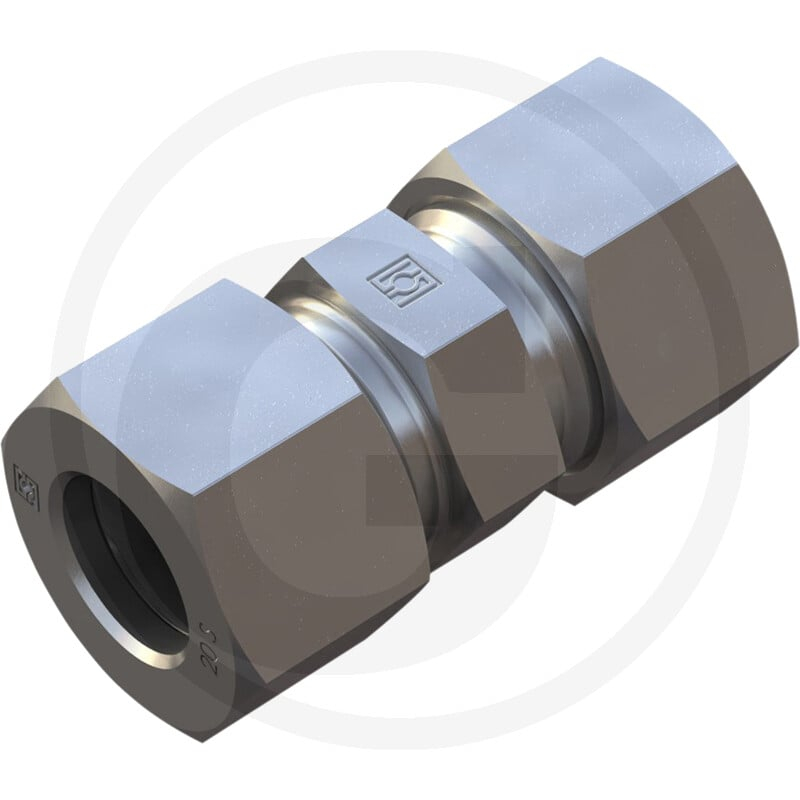

Verschraubung Typ: G 12 - S

Die STAUFF GV 12 S ist eine gerade Verschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch eine Bauform im geraden Design aus und gehört zur Baureihe 12 S. Die Verschraubung ist für einen Betriebsdruck von 630 bar ausgelegt.

Die STAUFF GV 12 S verfügt über ein M20 x 1,5 Anschlussgewinde und hat folgende Maße: eine Länge (L) von 34 mm, eine Länge 1 (L1) von 51 mm, eine Länge 2 (L2) von 19 mm, einen Durchmesser 1 (S1) von 22 mm und einen Durchmesser 2 (S2) von 24 mm. Das Gewicht der Verschraubung beträgt 136 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600034
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: GV
• Baureihe: 12 S
• PN (bar): 630
• L (mm): 34
• Anschlussgewinde: M20 x 1,5
• D1 (mm): 12 S
• L1 (mm): 51
• L2 (mm): 19
• S1 (mm): 22
• S2 (mm): 24
• Gewicht: 136 g
