Ersatzteil

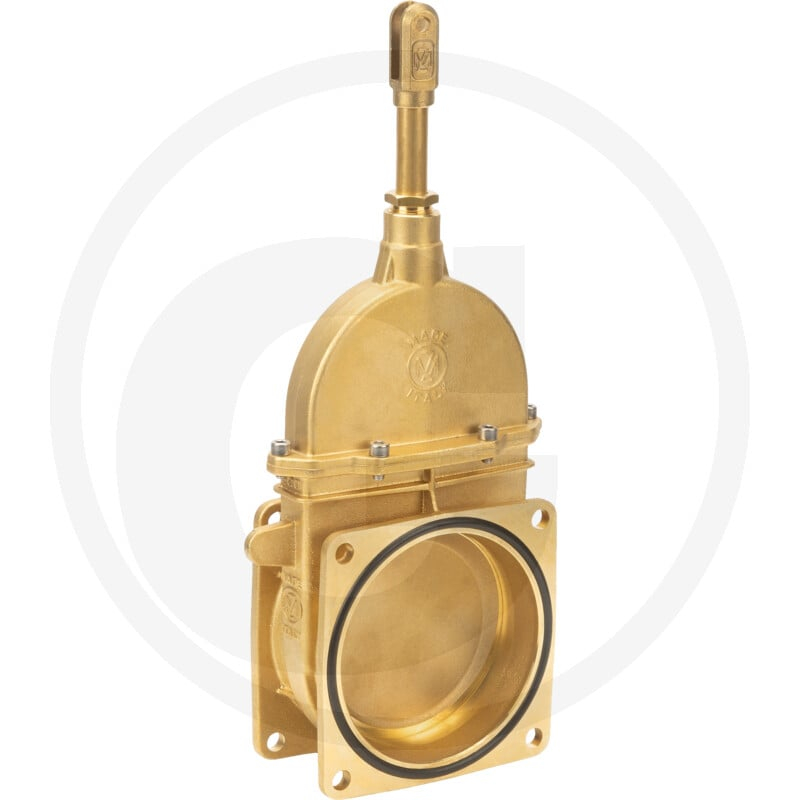

Messing-Mz-Gülleschieber Flansch, 6''
Art.Nr.4050075150000
Der MZ Gülleschieber Art.0075 (ECO), 6" ist ein Ersatzteil für Granit Maschinen. Der Keilschieber verfügt über eine Ausführung mit 6" und 2 Flanschen, ein Lochbild von 150 x 150 mm und ist für einen maximalen Betriebsdruck von 2,5 bar geeignet. Der Innendurchmesser beträgt 145 mm und die Höhe 324 mm, die Gesamthöhe 400 mm und die Länge 180 mm. Die Länge L1 beträgt 107,5 mm, die Breite 150 mm und die Tiefe 90 mm. Der Schieber ist für Temperaturen zwischen -15°C und +80°C geeignet und verfügt über einen Flanschanschluss.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 4050075150000
- Typ: Keilschieber
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Ausführung: 6" mit 2 Flanschen
- Lochbild: 150 x 150 mm
- Max. Betriebsdruck: 2,5 bar
- Innendurchmesser: 145 mm
- Gewicht: 7,97 kg
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinmodell.
Technische Spezifikationen
| Schieberart | Keilschieber |
| Schieberbetätigung | ohne |
| Anschlussart | Flansch → Flansch |
| Nennweite (mm) | 145 |
| Nennweite (Zoll) | 6" |
| L (mm) | 180 |
| Betriebsdruck max. (bar) | 2,5 |
| D (mm) | 13 |
| h (mm) | 324 |
| L1 (mm) | 107,5 |
| Ø 1 (mm) | 145 |
| Technische Daten | Lochbild: 150 x 150 mmAusführung: 6" Messing Absperrschieber ECO- Ausführung, 4-Loch Flanschanschluss 150x150 mm, beidseitig inkl. 2 x O-Ringe Imbusschrauben aus Edelstahl |
| Vergleichs-Nr. | ARZO0075150000 |
| l (mm) | 150 |
| F (mm) | 90 |
| H (mm) | 400 |
| Ausführung | 6" mit 2 Flanschen, 150 x 150 mm max. Arbeitsdruck: 2,5 bar |
| Temperaturbereich (°C) | -15°C → +80°C |
| Gewicht | 7,220 KG |
