Startseite » Ersatzteile » Granit » GP-Flansch-40 -22L
Ersatzteil

GP-Flansch-40 -22L

Art.Nr.25702507

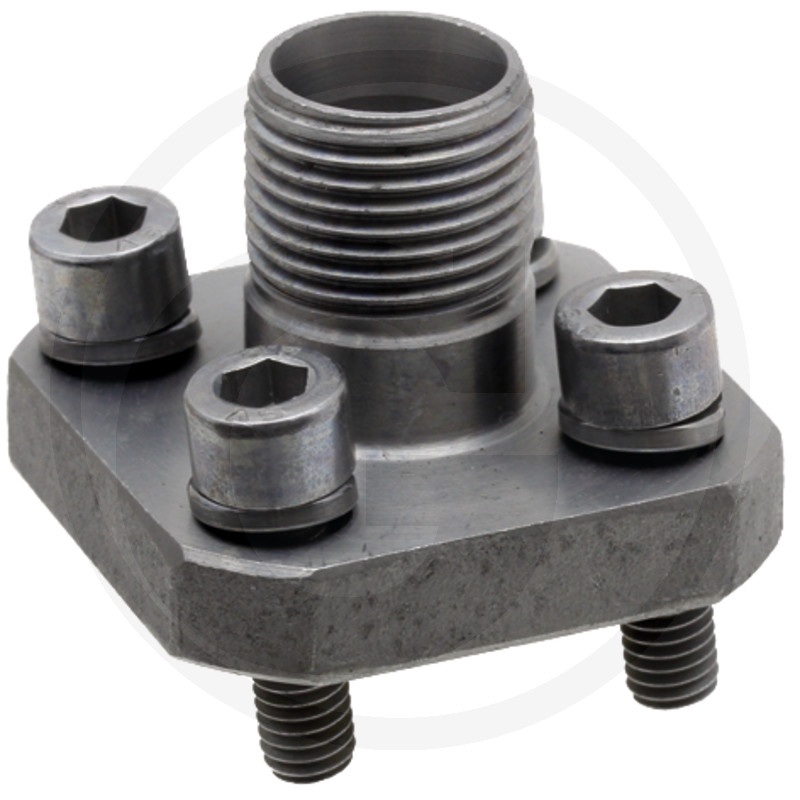

Der GRANIT GP-Flansch-40 -22L ist ein Ersatzteil, das Bestandteil verschiedener hydraulischer Systeme sein kann. Der Flansch weist folgende technische Merkmale auf: metrisches Gewinde (M30 x 2), einen Lochkreisdurchmesser von 40 mm, einen Durchmesser A von 18 mm, einen Durchmesser B von 22 mm und eine Dichtflanschbreite von 40 mm. Der Flansch ist für einen Druck von 100 bar ausgelegt und benötigt Schrauben der Größe 4x M6 x 22 sowie einen O-Ring mit den Maßen 26 x 2,5. Die Gesamtlänge beträgt 35 mm, der Durchmesser D 8 mm und die Dicke Q 2,5 mm. Das Gewicht des Flansches beträgt 170 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 25702507
  • Passend für: Diverse Maschinen
  • Kategorie: Ersatzteil
  • Metrisches Gewinde (mm): M30 x 2
  • Ø LK (mm): 40
  • Ø A (mm): 18
  • Ø B (mm): 22L
  • F (mm): 40
  • PN (bar): 100
  • Gewicht: 170 g

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,170 KG
