Ersatzteil

GP-Flansch-35 -16S

Art.Nr.25702504

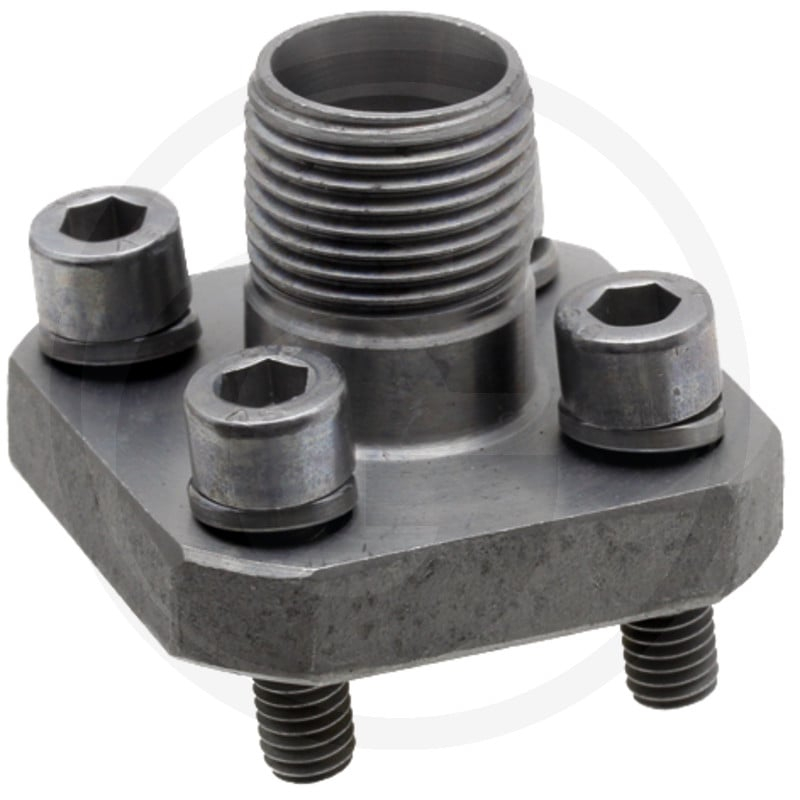

Der GRANIT GP-Flansch-35 -16S ist ein Ersatzteil, das Bestandteil verschiedener hydraulischer Systeme sein kann. Der Flansch weist folgende technische Merkmale auf: metrisches Gewinde (M24 x 1,5), einen Lochkreis von 35 mm, eine Bohrung A von 12 mm, eine Bohrung B von 16S, eine Breite F von 40 mm und einen Druck PN von 315 bar. Die Schraubengröße beträgt 4x M6 x 22, der O-Ring hat die Maße 20 x 2,5, die Länge L beträgt 30 mm, der Durchmesser D 8 mm und die Stärke Q 6,5 mm. Das Gewicht des Flansches beträgt 150 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 25702504
  • Passend für: Diverse Maschinen
  • Kategorie: Ersatzteil
  • Metrisches Gewinde (mm): M24 x 1,5
  • Ø LK (mm): 35
  • Ø A (mm): 12
  • Ø B (mm): 16S
  • F (mm): 40
  • PN (bar): 315
  • Schraubengröße (mm): 4x M6 x 22
  • O-Ring (mm): 20 x 2,5
  • L (mm): 30
  • D (mm): 8
  • Q (mm): 6,5
  • Gewicht: 150 g

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,150 KG
