Gewindeflansch Dn15

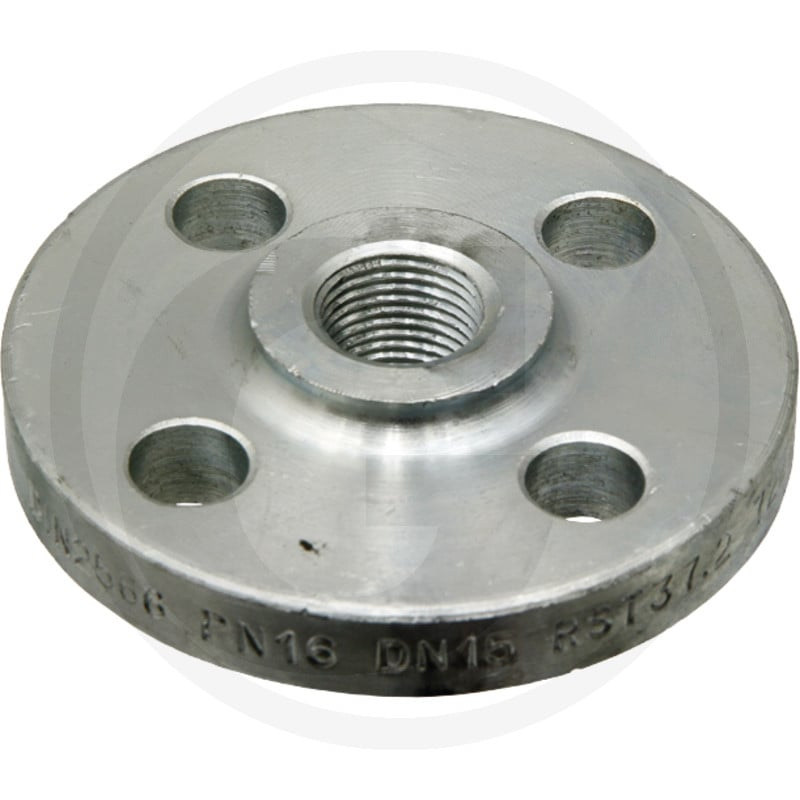

Der GRANIT Gewindeflansch ist ein Ersatzteil für Maschinen und Anlagen. Der Flansch aus Stahl mit Verzinkung dient zur Verbindung von Bauteilen und Systemen. Er besitzt eine Nennweite von DN 15, einen Innendurchmesser von 21,3 mm und ein Außendurchmesser von 95 mm. Das Gewinde beträgt 1/2". Der Flansch ist 14 mm breit, hat eine Achsenlänge von 65 mm und einen Durchmesser von 35 mm sowie 45 mm. Die Bohrungsdurchmesser betragen 14 mm und 35 mm. Die Anzahl der Löcher beträgt vier.

Der Gewindeflansch ist ein wichtiger Bestandteil für die sichere und dichte Verbindung von Rohrleitungen und anderen Komponenten in hydraulischen Systemen und Anlagen.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504051856
• Passend für: Maschine
• Kategorie: Ersatzteil
• Nennweite: DN 15
• d1 (mm): 21,3
• Gewinde: 1/2"
• D (mm): 95
• b (mm): 14
• K (mm): 65
• d3 (mm): 35
• d4 (mm): 45
• f (mm): 2
• Anzahl Löcher: 4
• d2 (mm): 14
• Material: Stahl / verzinkt
• Gewicht: 660 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
