Ersatzteil

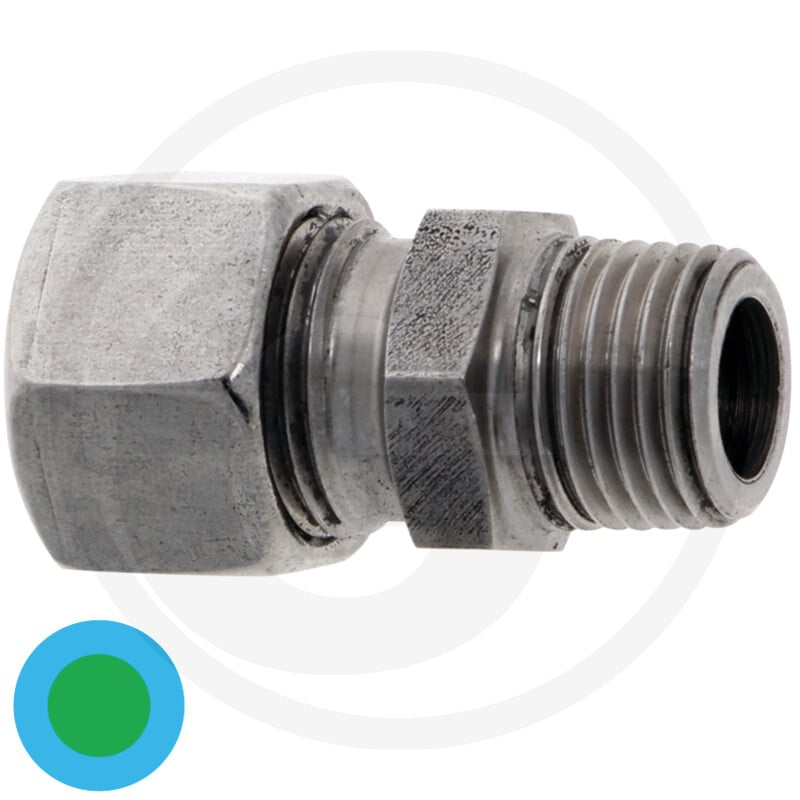

Geu 22 L 1 Npt V2A
Art.Nr.60900558
Das PH GEV 22 L-1 NPT VA ist ein Ersatzteil, welches Bestandteil verschiedener Maschinen sein kann. Es handelt sich um eine Baureihe 22 L mit einem Außendurchmesser D1 von 22 mm und einem Gewinde T von 1" NPT. Weitere technische Daten sind ein Innendurchmesser D2 von 19 mm, eine Länge L1 von 56 mm, eine Länge L2 von 39,5 mm, ein Wert i von 25 mm, sowie S1 und S2 von jeweils 36 mm. Das Teil ist für einen Druck von 160 bar ausgelegt und verfügt über ein Einschraubgewinde von 1" NPT sowie ein Anschlussgewinde M30 x 2. Das Gewicht beträgt 10 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 60900558
- Passend für: Diverse Maschinen (genaue Modellangabe nicht verfügbar)
- Kategorie: Ersatzteil
- Ø D1 (mm): 22
- Ø T (mm): 1" NPT
- Ø D2 (mm): 19
- L1 (mm): 56
- L2 (mm): 39,5
- i (mm): 25
- S1 (mm): 36
- S2 (mm): 36
- PN (bar): 160
- Anschlussgewinde: M30 x 2
- Einschraubgewinde: 1" NPT
- Gewicht: 10 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Gewicht | 0,010 KG |
