Ersatzteil

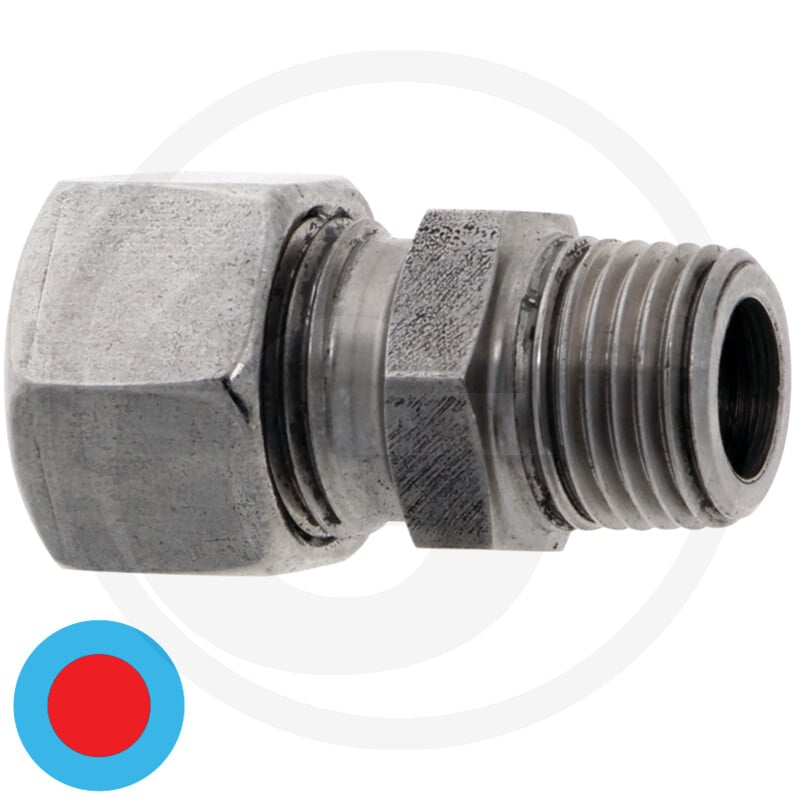

Geu 16 S 3/8 Npt V2A
Art.Nr.60900591
Das PH GEV 16 S-3/8" NPT VA ist ein Ersatzteil der Baureihe 16 S. Es verfügt über einen Durchmesser D1 von 16 mm, einen Durchmesser T von 3/8" NPT, einen Durchmesser D2 von 8 mm sowie Längen von 49 mm und 30,5 mm. Die i-Maße beträgt 15,5 mm, S1 27 mm und S2 30 mm. Das Teil ist für einen Druck von 400 bar ausgelegt und besitzt ein Anschlussgewinde M24 x 1,5 sowie ein Einschraubgewinde von 3/8" NPT. Das Gewicht des Bauteils beträgt 10 g.
Als Komponente dient es der Verbindung und Abdichtung innerhalb verschiedener technischer Systeme.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 60900591
- Passend für: Diverse Maschinen
- Kategorie: Ersatzteil
- Ø D1 (mm): 16
- Ø T (mm): 3/8" NPT
- Ø D2 (mm): 8
- L1 (mm): 49
- L2 (mm): 30,5
- i (mm): 15,5
- S1 (mm): 27
- S2 (mm): 30
- PN (bar): 400
- Anschlussgewinde: M24 x 1,5
- Einschraubgewinde: 3/8" NPT
- Gewicht: 10 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Gewicht | 0,010 KG |
