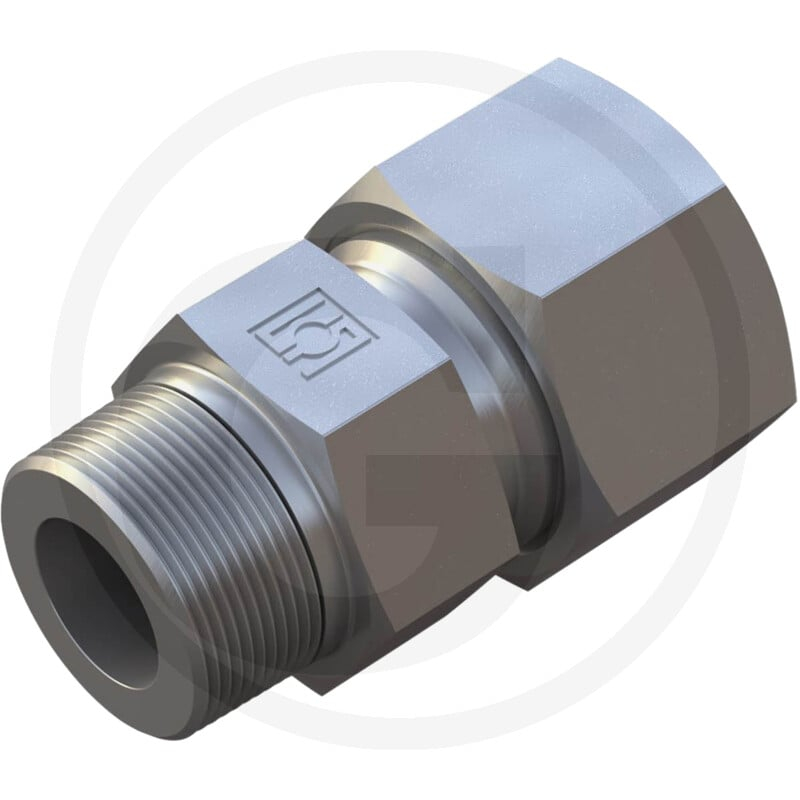

Verschraubung Typ: Ge 15 - Lr3/ 8'' K

Die STAUFF GER 15 L 3/8 KEG ist eine gerade Einschraubverschraubung der Baureihe 15 L. Sie verfügt über ein Einschraubgewinde R 3/8" und ein Anschlussgewinde M22 x 1,5. Die Verschraubung ist gewindedichtend ausgeführt und für einen Druck von bis zu 315 bar (PN) geeignet. Mit einer Länge von 30 mm und einem Gewicht von 129 g ist sie ein wichtiger Bestandteil verschiedener hydraulischer Systeme.

Die Verschraubung ist gekennzeichnet durch die Typformel GER, eine Bauform, die gerade Verbindungen ermöglicht. Die Maße D1 (15 L), L1 (38 mm), L2 (23 mm), S1 (24 mm) und S2 (27 mm) sowie i (12 mm) definieren die spezifischen Abmessungen des Bauteils.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81600964
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Typformel: GER
• Bezeichnung: Gerade Einschraubverschraubung
• Baureihe: 15 L
• Einschraubgewinde: R 3/8"
• Dichtungsart: Gewindedichtend
• PN (bar): 315
• L (mm): 30
• Anschlussgewinde: M22 x 1,5
• Bauform: Gerade
• D1 (mm): 15 L
• L1 (mm): 38
• L2 (mm): 23
• S1 (mm): 24
• S2 (mm): 27
• i (mm): 12

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
