Ersatzteil

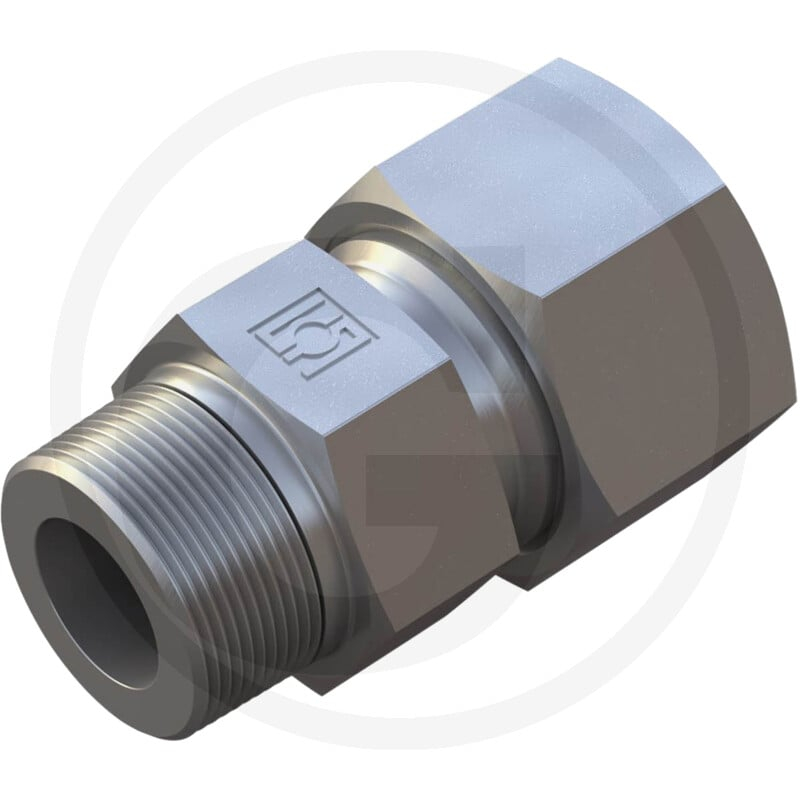

Verschraubung Typ: Ge 10 - Lr1/ 4'' K
Art.Nr.81600957
Die STAUFF GER 10 L 1/4 KEG ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener technischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform und Typformel GER aus. Die Einschraubverschraubung verfügt über ein Einschraubgewinde R 1/4" und ein Anschlussgewinde M16 x 1,5. Sie ist gewindedichtend und für einen Druck von 315 bar (PN) geeignet. Die Abmessungen betragen: L 28 mm, L1 36 mm, L2 21 mm, S1 17 mm, S2 19 mm und i 12 mm. Das Gewicht der Komponente beträgt 33 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81600957
- Passend für: Diverse Systeme
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: GER
- Bezeichnung: Gerade Einschraubverschraubung
- Baureihe: 10 L
- Einschraubgewinde: R 1/4"
- Dichtungsart: Gewindedichtend
- PN (bar): 315
- L (mm): 28
- Anschlussgewinde: M16 x 1,5
- D1 (mm): 10 L
- L1 (mm): 36
- L2 (mm): 21
- S1 (mm): 17
- S2 (mm): 19
- i (mm): 12
- Gewinde T: R 1/4"
- Gewicht: 33 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
Technische Spezifikationen
| Gewicht | 0,033 KG |
