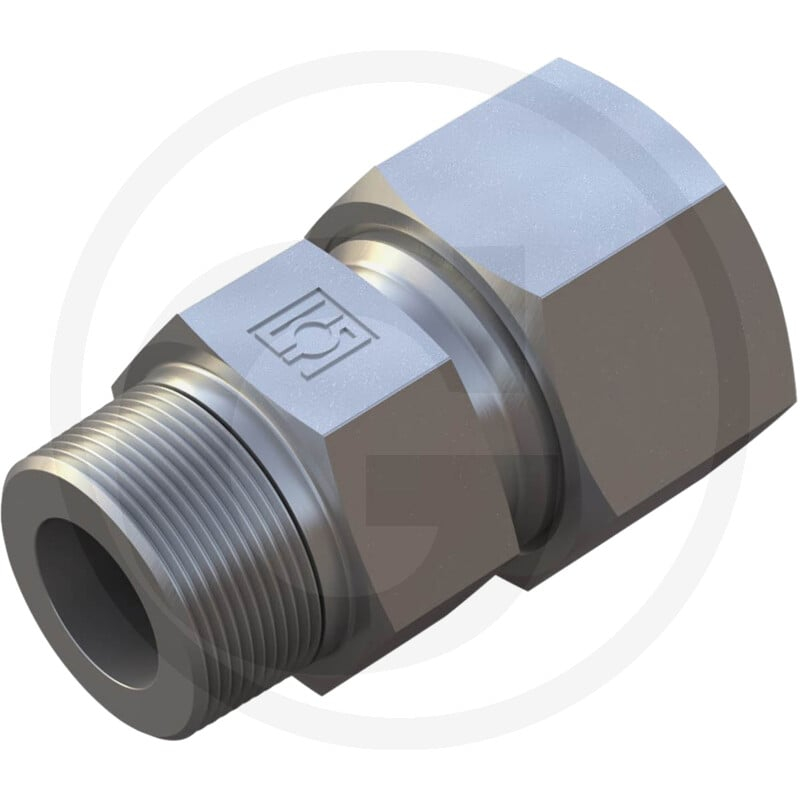

Verschraubung Typ: Ge 28 - L1'' Npt

Die STAUFF GEN 28 L 1 ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Sie zeichnet sich durch ihre Bauform und die Gewinde aus.

Die Einschraubverschraubung besitzt ein Einschraubgewinde von 1" NPT, ein Anschlussgewinde von M36 x 2 und eine Baureihe von 28 L. Sie ist gewindedichtend abgedichtet und für einen Druck von 160 bar (PN) ausgelegt. Die Maße betragen: L 47 mm, D1 28 mm, L1 56 mm, L2 39,5 mm, S1 41 mm und S2 41 mm. Das Innengewinde beträgt i 25 mm und das Gewinde T 1". Das Gewicht der Komponente beträgt 247 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601028
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: GEN
• Bezeichnung: Gerade Einschraubverschraubung
• Baureihe: 28 L
• Einschraubgewinde: 1" NPT
• Dichtungsart: Gewindedichtend
• PN (bar): 160
• L (mm): 47
• Anschlussgewinde: M36 x 2
• D1 (mm): 28
• L1 (mm): 56
• L2 (mm): 39,5
• S1 (mm): 41
• S2 (mm): 41
• i (mm): 25
• Gewinde T: 1"
• Gewicht: 247 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
