Ersatzteil
Verschraubung Typ: Ge 22 - L1/ 2'' Npt
Art.Nr.81601005

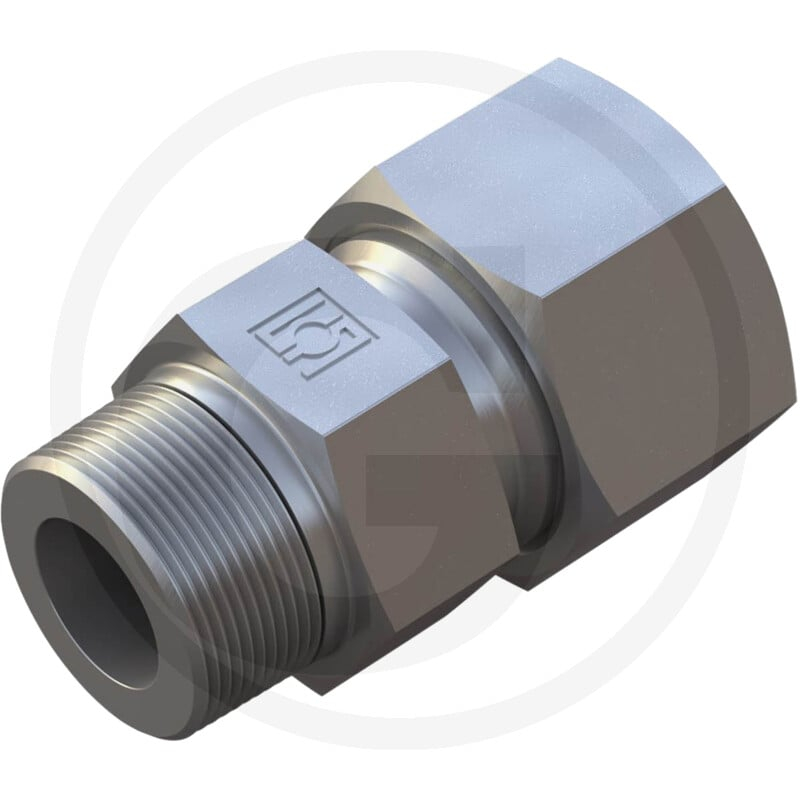

Die STAUFF GEN 22 L 1/2 ist eine gerade Einschraubverschraubung aus der Baureihe 22 L. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen. Die Verschraubung ist gewindedichtend ausgeführt und für einen Druck von 160 bar (PN) geeignet.
Die Einschraubverschraubung verfügt über ein Einschraubgewinde von 1/2" NPT und ein Anschlussgewinde von M30 x 2. Ihre Maße betragen: L 41 mm, D1 22 L mm, L1 50 mm, L2 33,5 mm, S1 32 mm, S2 36 mm und i 20 mm. Das Gewicht der Komponente beträgt 163 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81601005
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: GEN
- Einschraubgewinde: 1/2" NPT
- Dichtungsart: Gewindedichtend
- PN (bar): 160
- L (mm): 41
- Anschlussgewinde: M30 x 2
- D1 (mm): 22 L
- L1 (mm): 50
- L2 (mm): 33,5
- S1 (mm): 32
- S2 (mm): 36
- i (mm): 20
- Gewinde T: 1/2"
- Gewicht: 163 g
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,163 KG |
