Ersatzteil

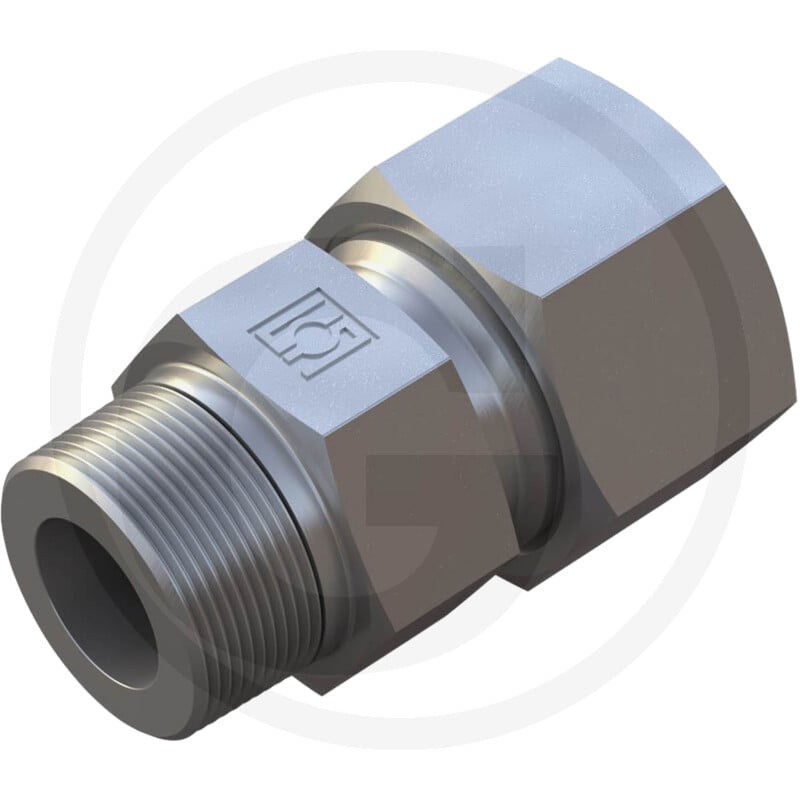

Verschraubung Typ: Ge 20 - S3/ 4'' Npt
Art.Nr.81601062
Die STAUFF GEN 20 S 3/4 ist eine gerade Einschraubverschraubung, die Bestandteil verschiedener hydraulischer Systeme sein kann. Die Verschraubung ist für einen Druck von 400 bar (PN) ausgelegt und verfügt über ein Einschraubgewinde von 3/4" NPT. Sie besitzt ein Anschlussgewinde von M30 x 2 und eine Bauform, die eine direkte Integration ermöglicht.
Die Verschraubung ist gewindedichtend und zeichnet sich durch ihre Abmessungen aus: eine Länge (L) von 48 mm, eine Länge 1 (L1) von 59 mm, eine Länge 2 (L2) von 37,5 mm, ein Durchmesser 1 (S1) von 32 mm, ein Durchmesser 2 (S2) von 36 mm und ein Innendurchmesser (i) von 22 mm. Das Gewicht der Komponente beträgt 450 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81601062
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Typformel: GEN
- Bezeichnung: Gerade Einschraubverschraubung
- Baureihe: 20 S
- Einschraubgewinde: 3/4" NPT
- Dichtungsart: Gewindedichtend
- PN (bar): 400
- L (mm): 48
- Anschlussgewinde: M30 x 2
- Bauform: Gerade
- D1 (mm): 20 S
- L1 (mm): 59
- L2 (mm): 37,5
- S1 (mm): 32
- S2 (mm): 36
- i (mm): 22
- Gewinde T: 3/4"
- Gewicht: 450 g
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,450 KG |
