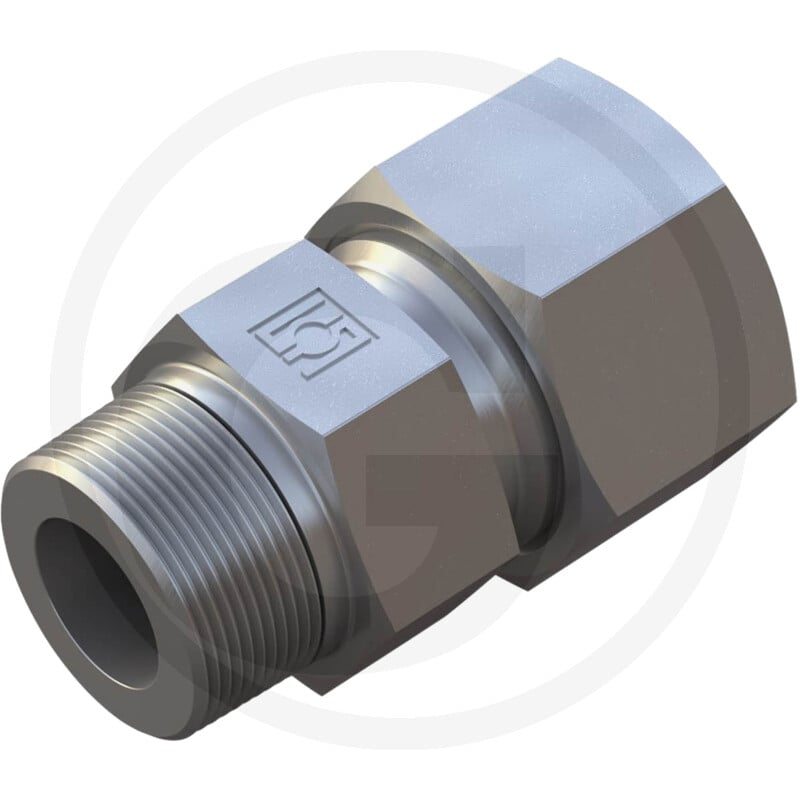

Verschraubung Typ: Ge 12 - L3/ 8'' Npt

Art.Nr.81601020

Die STAUFF GEN 12 L 3/8 ist eine gerade Einschraubverschraubung der Baureihe 12 L. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen. Die Einschraubverschraubung ist gewindedichtend ausgeführt und für einen Druck von bis zu 315 bar geeignet.

Die Verschraubung verfügt über ein Einschraubgewinde von 3/8" NPT und ein Anschlussgewinde von M18 x 1,5. Die Maße betragen: L 32 mm, L1 40 mm, L2 25 mm, S1 19 mm, S2 22 mm und i 15 mm. Das Gewicht der Komponente beträgt 50 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 81601020
  • Passend für: Granit Maschinen
  • Kategorie: Ersatzteil
  • Bauform: Gerade
  • Typformel: GEN
  • Dichtungsart: Gewindedichtend
  • PN (bar): 315
  • L (mm): 32
  • Anschlussgewinde: M18 x 1,5
  • D1 (mm): 12 L
  • L1 (mm): 40
  • L2 (mm): 25
  • S1 (mm): 19
  • S2 (mm): 22
  • i (mm): 15
  • Gewinde T: 3/8"

Technische Spezifikationen

SperrgutJa
Gewicht0,050 KG
