Ersatzteil
Verschraubung Typ: Ge 10 - L3/ 8'' Npt
Art.Nr.81601017

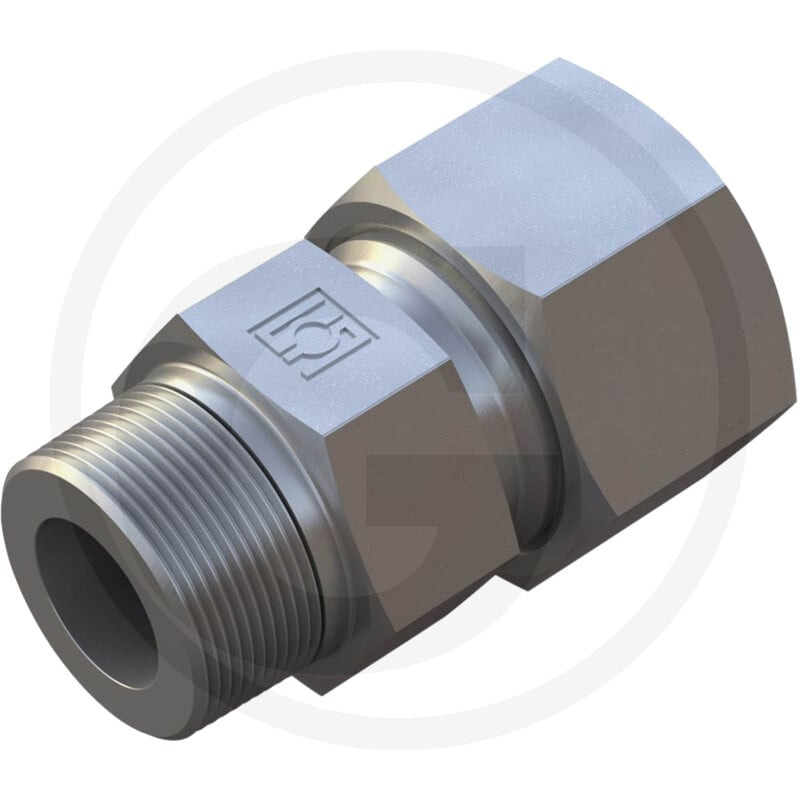

Die STAUFF GEN 10 L 3/8 ist eine gerade Einschraubverschraubung aus der Baureihe 10 L. Sie dient als Verbindungselement in hydraulischen Systemen und Anlagen. Die Verschraubung ist gewindedichtend und für einen Druck von bis zu 315 bar (PN 315) geeignet.
Die Einschraubverschraubung verfügt über ein Einschraubgewinde von 3/8" NPT und ein Anschlussgewinde von M16 x 1,5. Ihre Maße betragen: L 32 mm, L1 40 mm, L2 25 mm, S1 19 mm, S2 19 mm und i 15 mm. Das Gewicht der Komponente beträgt 33 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81601017
- Passend für: Diverse Maschinen
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: GEN
- Einschraubgewinde: 3/8" NPT
- Dichtungsart: Gewindedichtend
- PN (bar): 315
- L (mm): 32
- Anschlussgewinde: M16 x 1,5
- D1 (mm): 10 L
- L1 (mm): 40
- L2 (mm): 25
- S1 (mm): 19
- S2 (mm): 19
- i (mm): 15
- Gewinde T: 3/8"
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,033 KG |
