Ersatzteil

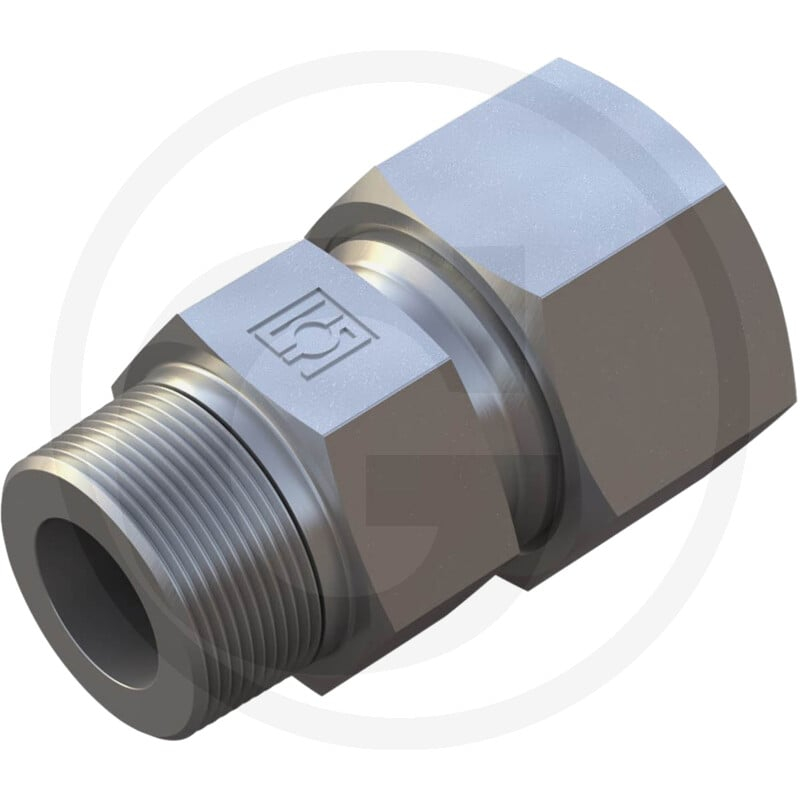

Verschraubung Typ: Ge 10 - L1/ 4'' Npt
Art.Nr.81601016
Die STAUFF GEN 10 L 1/4 ist eine gerade Einschraubverschraubung, die Bestandteil von hydraulischen Systemen sein kann. Sie zeichnet sich durch eine Bauform mit gerader Ausführung aus und ist für den Einsatz unter einem Druck von 315 bar (PN) geeignet. Die Verschraubung verfügt über einen M16 x 1,5 Anschluss und ein 1/4" NPT Einschraubgewinde. Weitere technische Daten umfassen eine Länge (L) von 31 mm, D1 von 10 L, L1 von 39 mm, L2 von 24 mm, S1 von 17 mm, S2 von 19 mm und i von 15 mm. Das Gewicht der Komponente beträgt 29 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81601016
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: GEN
- Bezeichnung: Gerade Einschraubverschraubung
- Baureihe: 10 L
- Einschraubgewinde: 1/4" NPT
- Dichtungsart: Gewindedichtend
- PN (bar): 315
- L (mm): 31
- Anschlussgewinde: M16 x 1,5
- D1 (mm): 10 L
- L1 (mm): 39
- L2 (mm): 24
- S1 (mm): 17
- S2 (mm): 19
- i (mm): 15
- Gewinde T: 1/4"
- Gewicht: 29 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,029 KG |
