Ersatzteil

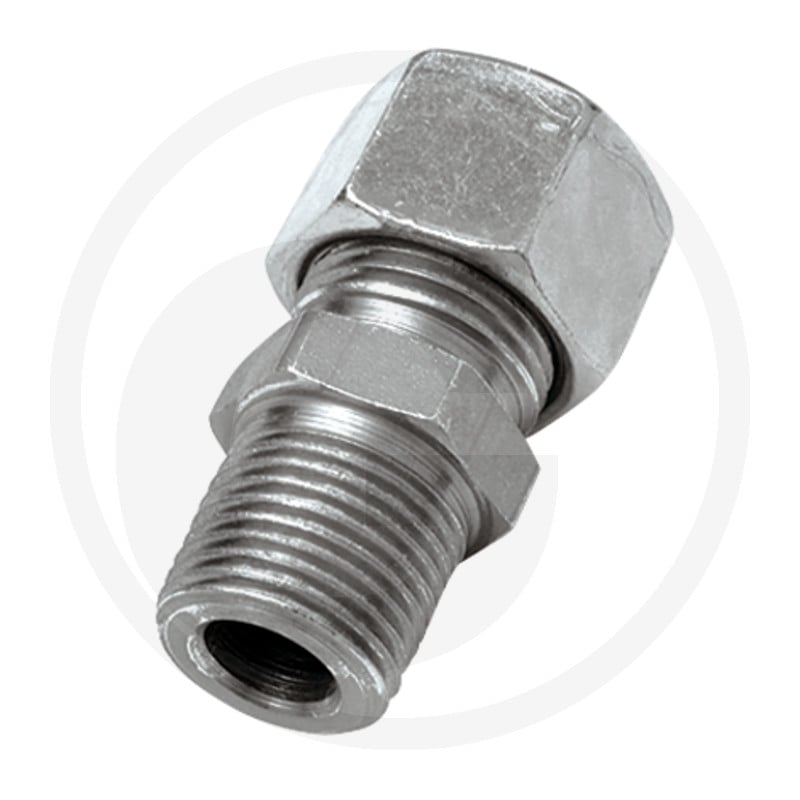

Verschraubung Typ: Ge 06 - L1/ 8'' Npt
Art.Nr.81601010
Die STAUFF GEN 06 L 1/8 ist eine gerade Einschraubverschraubung der Baureihe 6 L. Sie dient als Verbindungselement in verschiedenen Systemen und Anlagen. Die Verschraubung ist gewindedichtend und für einen Betriebsdruck von bis zu 315 bar geeignet.
Die Einschraubverschraubung verfügt über ein Einschraubgewinde von 1/8" NPT und ein Anschlussgewinde von M12 x 1,5. Ihre Maße betragen: L 24 mm, D1 6 L mm, L1 32 mm, L2 17 mm, S1 12 mm, S2 14 mm und i 10 mm. Das Gewicht der Komponente beträgt 39 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 81601010
- Passend für: Diverse Systeme
- Kategorie: Ersatzteil
- Bauform: Gerade
- Typformel: GEN
- Einschraubgewinde: 1/8" NPT
- Dichtungsart: Gewindedichtend
- PN (bar): 315
- L (mm): 24
- Anschlussgewinde: M12 x 1,5
- D1 (mm): 6 L
- L1 (mm): 32
- L2 (mm): 17
- S1 (mm): 12
- S2 (mm): 14
- i (mm): 10
- Gewinde T: 1/8"
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,039 KG |
