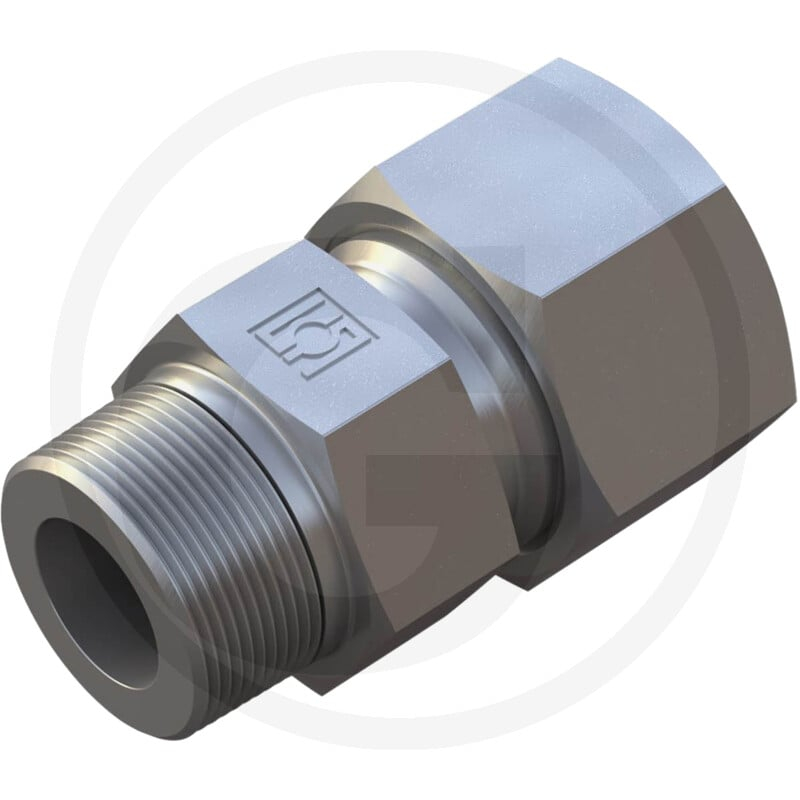

Verschraubung Typ: Ge 06 - L1/ 4'' Npt

Die STAUFF GEN 06 L 1/4 ist eine gerade Einschraubverschraubung, die in verschiedenen Granit Maschinen und Systemen eingesetzt wird. Sie zeichnet sich durch ihre Bauform und Gewindedichtfunktion aus. Die Verschraubung besitzt eine Typformel GEN, gehört zur Baureihe 6 L und verfügt über ein Einschraubgewinde von 1/4" NPT. Sie ist für einen Druck von 315 bar (PN) ausgelegt und hat eine Länge (L) von 30 mm. Das Anschlussgewinde beträgt M12 x 1,5.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601011
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Gerade
• Typformel: GEN
• Baureihe: 6 L
• Einschraubgewinde: 1/4" NPT
• Dichtungsart: Gewindedichtend
• PN (bar): 315
• L (mm): 30
• Anschlussgewinde: M12 x 1,5
• D1 (mm): 6 L
• L1 (mm): 38
• L2 (mm): 23
• S1 (mm): 17
• S2 (mm): 14
• i (mm): 15.5
• Gewinde T: 1/4"
• Gewicht: 41 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Granit Modell, um eine korrekte Anwendung zu gewährleisten.
