Gem 12 S 16X1,5 V2A

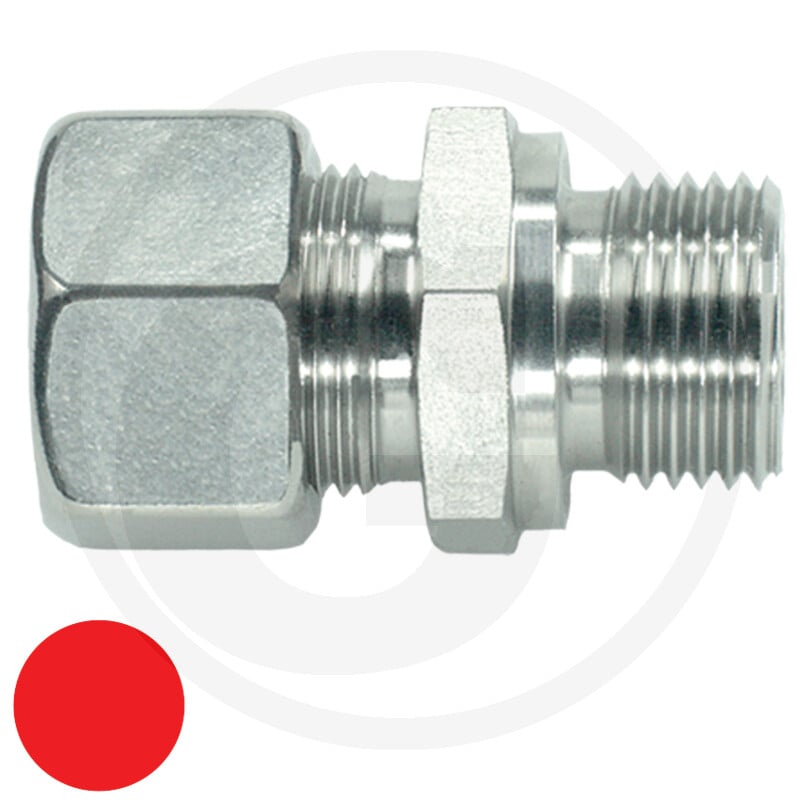

Dieser PH GEV 12 S- M16x1,5 VA ist ein Ersatzteil von Granit. Der Verschraubungsanschluss der Baureihe 12 S verfügt über einen Durchmesser D1 von 12 mm, einen Durchmesser T von M16x1,5 mm, einen Durchmesser D2 von 7 mm, eine Länge L1 von 44 mm und eine Länge L2 von 16,5 mm. Die Steigung i beträgt 12 mm, S1 22 mm und S2 24 mm. Der Anschluss besitzt ein Gewinde von M20 x 1,5 mm und ein Einschraubgewinde von M16 x 1,5 mm. Der PH GEV 12 S- M16x1,5 VA ist für einen Druck von 630 bar geeignet und wiegt 10 g.

Als Komponente im System dient dieser Verschraubungsanschluss der sicheren Verbindung von Leitungen und Bauteilen.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60900336
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Ø D1 (mm): 12
• Ø T (mm): M16x1,5
• Ø D2 (mm): 7
• L1 (mm): 44
• L2 (mm): 16,5
• i (mm): 12
• S1 (mm): 22
• S2 (mm): 24
• PN (bar): 630
• Anschlussgewinde: M20 x 1,5
• Einschraubgewinde: M16 x 1,5
• Gewicht: 10 g

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinendetail.
