Startseite » Ersatzteile » Granit » Gem 10 L 16 Va
Ersatzteil

Gem 10 L 16 Va

Art.Nr.60900313

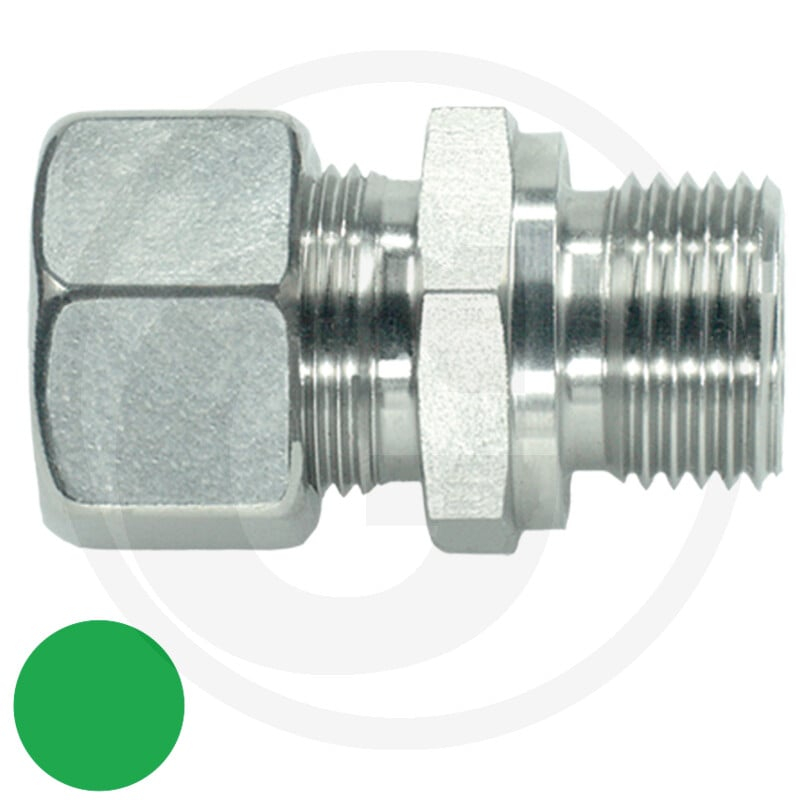

Dieser PH GEV 10 L- M16x1,5 VA ist ein Ersatzteil von Granit. Das Gewinde ist M16 x 1,5. Die Baureihe beträgt 10 L.

Das Teil wird in hydraulischen Systemen eingesetzt und dient der Verbindung und Abdichtung. Es ist mit einem Außendurchmesser D1 von 10 mm und einem Außendurchmesser D2 von 8 mm ausgestattet. Die Länge L1 beträgt 41 mm und L2 12,5 mm.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 60900313
  • Passend für: Diverse Systeme
  • Kategorie: Ersatzteil
  • Ø D1 (mm): 10
  • Ø T (mm): M16x1,5
  • Ø D2 (mm): 8
  • L1 (mm): 41
  • L2 (mm): 12,5
  • i (mm): 12
  • S1 (mm): 22
  • S2 (mm): 19
  • PN (bar): 315
  • L (mm): 12
  • Anschlussgewinde: M16 x 1,5
  • Einschraubgewinde: M16 x 1,5
  • Gewinde: M16 x 1,5
  • SW1 (mm): 22
  • SW3 (mm): 19
  • Rohr d1 (mm): 10 L
  • I (mm): 12
  • G (mm): M 16 x 1,5
  • Gewicht: 63 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.

Technische Spezifikationen

Gewicht0,063 KG
