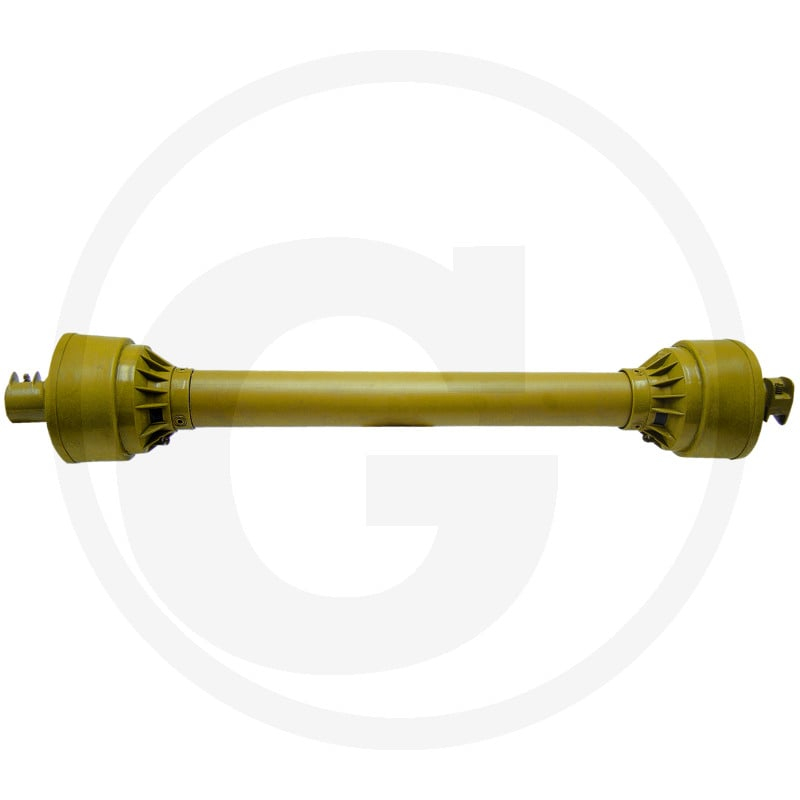

Gelenkwelle
Die BLUELINE Gelenkwelle ist ein OE-konformes Ersatzteil für Granit Maschinen. Diese Standardausführung verfügt über eine Baugröße von F24 und eine Länge von 860 mm. Die Gelenkwelle ist mit einem Zitronenprofil ausgestattet und hat eine Profilpaarung von G5/G6. Sie ist für eine Kreuzgröße A-Profil von 32 x 76 mm und eine Kreuzgröße B-Profil von 32 x 76 mm ausgelegt. Das Verschlusssystem ist ein Schiebestift / Schiebestift. Die Gelenkwelle ist bis zu 53 PS / 39 kW (bei 540 rpm) bzw. 83 PS / 61 kW (bei max. 1000 rpm) geeignet und bietet ein Drehmoment von 690 Nm (bei 540 rpm) bzw. 580 Nm (bei 1000 rpm). Ein Bedienungsanleitung ist im Lieferumfang enthalten.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 377086024956
- Typ: Standardausführung
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- Baugröße: F24
- Länge (Lz): 860 mm
- Profil: Zitronenprofil
- Profilpaarung: G5/G6
- Kreuzgröße A-Profil: 32 x 76 mm
- Kreuzgröße B-Profil: 32 x 76 mm
- Verschlusssystem: Schiebestift / Schiebestift
- Nm (540 rpm): 690
- Nm (1000 rpm): 580
- Gewicht: 14,69 kg
Hinweis
Bitte prüfen Sie vor der Bestellung die Kompatibilität mit Ihrem spezifischen Maschinmodell.
Technische Spezifikationen
| Baugröße | F24 |
| Lz (mm) | 860 |
| A (Profil) | 1 3/8" 6 Zähne |
| B (Profil) | 1 3/8" 6 Zähne |
| Profilpaarung | G5/G6 |
| Kreuzgröße A-Profil (mm) | 32 x 76 |
| Kreuzgröße B-Profil (mm) | 32 x 76 |
| Verschlusssystem | Schiebestift / Schiebestift |
| Profil | Zitronenprofil |
| Typ | Standardausführung |
| Zusatzinformationen | Bedienungsanleitung ist im Lieferumfang enthalten |
| bis PS / kW (540 rpm) | 53/39 |
| bis PS / kW (max. 1000 rpm) | 83/61 |
| Nm (540 rpm) | 690 |
| Nm (1000 rpm) | 580 |
| Gewicht | 14,686 KG |
