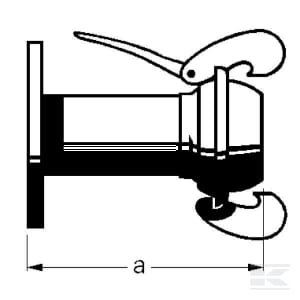

Flanschstutzen M. Kugel 108Mm

Art.Nr.1052500

Der Flanschstutzen mit Kugel ist ein Ersatzteil für das Bauer Schnellkupplungssystem und dient der Verbindung innerhalb von Hydraulik- oder Druckluftleitungen. Das Bauteil ist verzinkt und besitzt eine gerade Form mit einer Gesamtlänge von 293 mm. Auf der einen Seite verfügt der Stutzen über ein Außengewinde mit einem Durchmesser von 4-1/4 Inch, auf der anderen Seite über einen Flanschanschluss. Der Flansch weist einen Lochkreisdurchmesser von 180 mm auf, der mit acht Anschlusslöchern mit jeweils 18 mm Durchmesser ausgestattet ist. Der Außendurchmesser des Stutens beträgt 220 mm. Dieses Teil ist ein Bestandteil der Kupplungssysteme von Bauer und wird dort eingesetzt, um Verbindungen herzustellen oder bestehende Leitungen zu verlängern. Bitte beachten Sie, dass der O-Ring nicht im Lieferumfang enthalten ist.

Produktdetails
  • Hersteller: Bauer
  • Artikelnummer: 1052500
  • Typ: Flanschstutzen mit Kugel
  • Passend für: Bauer Schnellkupplungssystem
  • Kategorie: Ersatzteil
  • Gesamtlänge: 293 mm
  • Außendurchmesser: 220 mm
  • Lochkreisdurchmesser: 180 mm
  • Anzahl Anschlusslöcher: 8
  • Durchmesser Anschlusslöcher: 18 mm
  • Durchmesser Anschluss 1: 4-1/4 Inch
  • Oberfläche: Verzinkt
  • Form: Gerade
Hinweis

Der O-Ring ist nicht im Lieferumfang enthalten.

Technische Spezifikationen

Gewicht8,400 KG
Abmessungen320 x 240 x 240 (mm)
