Ewv 10 L Va

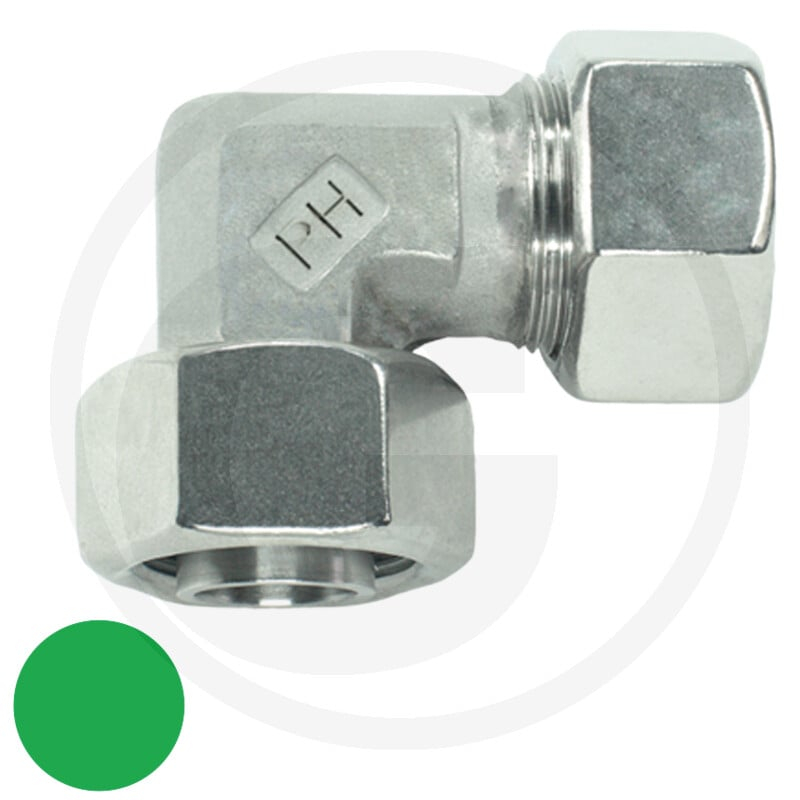

Der PH EWV 10 L- VA ist ein Ersatzteil, das in verschiedenen Maschinen und Systemen Verwendung findet. Dieser Verschraubungsanschluss aus der Baureihe 10 L verfügt über eine Reihe von technischen Merkmalen, darunter ein Innendurchmesser von 10 mm und ein Außendurchmesser von 8 mm. Die Länge L1 beträgt 30 mm, L2 15 mm und L3 29 mm. Weitere Abmessungen sind S1 (14 mm), S2 (19 mm), L5 (29 mm), Ø D3 (7 mm) sowie SW2 (14 mm) und SW3 (19 mm). Der Anschluss verfügt über ein Gewinde von M16 x 1,5 und ist für einen Druck von 500 bar ausgelegt. Das Gewicht des Verschraubungsanschlusses beträgt 66 g.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 60901135
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Ø D1 (mm): 10
• Ø D2 (mm): 8
• L1 (mm): 30
• L2 (mm): 15
• L3 (mm): 29
• S1 (mm): 14
• S2 (mm): 19
• PN (bar): 500
• Anschlussgewinde: M16 x 1,5
• Gewinde: M16 x 1,5
• Rohr d1 (mm): 10 L
• G (mm): M 16 x 1,5
• Ø D3 (mm): 7
• Gewicht: 66 g
