Ewv 10 L Dko

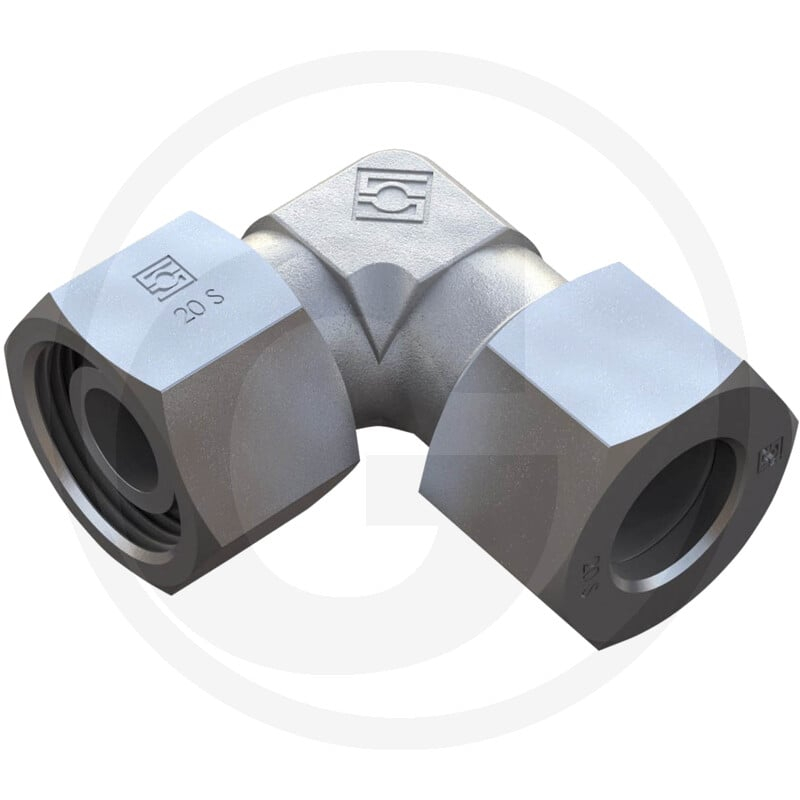

Die STAUFF EWV 10 L DKO ist eine einstellbare Winkelverschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Diese Winkelverschraubung ermöglicht eine flexible Verbindung und Ausrichtung von Leitungen.

Die Verschraubung verfügt über eine Bauform als Winkel und eine Typformel EWV. Sie ist für einen Druck von 500 bar (PN) ausgelegt und besitzt ein Anschlussgewinde von M16 x 1,5. Die Abmessungen betragen D1 (10 L), L1 (30 mm), L2 (15 mm) und L3 (29 mm). Ein O-Ring mit den Maßen 8,5x1,5 sorgt für eine dichte Verbindung. Die weiteren Abmessungen sind S1 (14 mm), S2 (19 mm) und S3 (19 mm). Das Gewicht der Komponente beträgt 74 g.

Als Komponente im Hydrauliksystem trägt die Winkelverschraubung zur sicheren und flexiblen Fluidförderung bei.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 81601358
• Passend für: Granit Maschinen
• Kategorie: Ersatzteil
• Bauform: Winkel
• Typformel: EWV
• PN (bar): 500
• Anschlussgewinde: M16 x 1,5
• D1 (mm): 10 L
• L1 (mm): 30
• L2 (mm): 15
• L3 (mm): 29
• O-Ring: 8,5x1,5
• S1 (mm): 14
• S2 (mm): 19
• S3 (mm): 19
• Gewicht: 74 g
