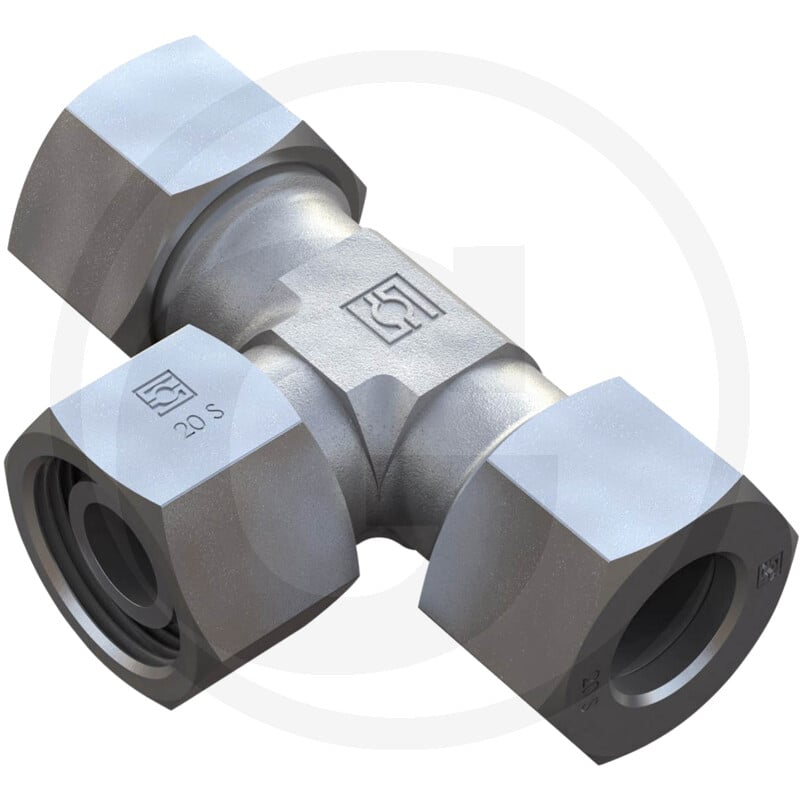

Verschraubung Typ: Et 16 - S

Die STAUFF ETV 16 S DKO ist eine einstellbare T-Verschraubung, die als Ersatzteil für Granit Maschinen geeignet ist. Sie gehört zur Baureihe 16 S und ist für einen Betriebsdruck von 630 bar ausgelegt.

Die T-Verschraubung verfügt über einen M24 x 1,5 Anschluss und weist folgende Maße auf: L1 43 mm, L2 24,5 mm, L3 36,5 mm. Sie ist mit einem 14x2 O-Ring ausgestattet und hat die Abmessungen S1 24 mm, S2 30 mm und S3 30 mm. Das Gewicht der Komponente beträgt 375 g.

Als T-Verschraubung dient dieses Teil der sicheren Verbindung von Bauteilen in Hydrauliksystemen.

Produktdetails

• Hersteller: STAUFF
• Artikelnummer: 81601461
• Typ: ETV
• Passend für: Granit
• Kategorie: Ersatzteil
• Bauform: T-Form
• PN (bar): 630
• Anschlussgewinde: M24 x 1,5
• D1 (mm): 16 S
• L1 (mm): 43
• L2 (mm): 24,5
• L3 (mm): 36,5
• O-Ring: 14x2
• S1 (mm): 24
• S2 (mm): 30
• S3 (mm): 30
• Gewicht: 375 g
