Ersatzteil

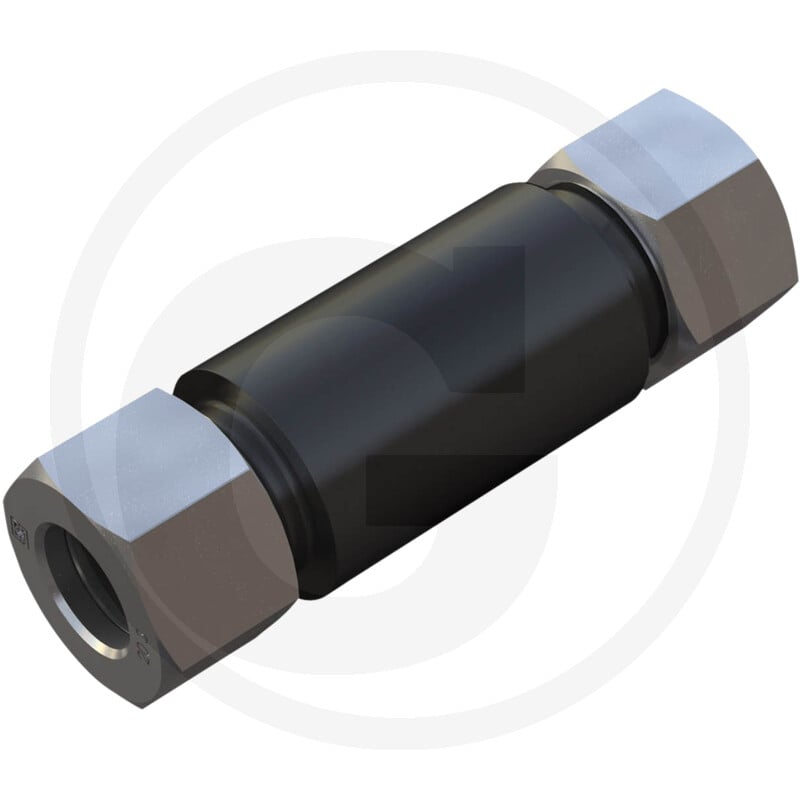

Verschraubung Typ: Esv 12 - S
Art.Nr.81601919
Die STAUFF ESV 12 S ist eine Einschweiß-Schottverschraubung, die für den Einsatz in Granit Maschinen konzipiert ist. Sie gehört zur Baureihe 12 S und ist für einen Druck von 630 bar (PN 630) ausgelegt. Die Verschraubung verfügt über ein M20 x 1,5 Anschlussgewinde und eine gerade Bauform.
Diese Komponente dient als sichere Verbindung innerhalb von Hydrauliksystemen und ermöglicht eine einfache Integration in bestehende Baugruppen. Die Abmessungen betragen D1: 12 S, L1: 91 mm, L2: 59 mm, S1: 28 mm und D3: 24 mm. Das Gewicht der Verschraubung beträgt 322 g.
Produktdetails
- Hersteller: STAUFF
- Artikelnummer: 81601919
- Typ: ESV
- Passend für: Granit Maschinen
- Kategorie: Ersatzteil
- PN (bar): 630
- Anschlussgewinde: M20 x 1,5
- D1 (mm): 12 S
- L1 (mm): 91
- L2 (mm): 59
- S1 (mm): 28
- D3 (mm): 24
- Gewicht: 322 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinendetail.
Technische Spezifikationen
| Sperrgut | Ja |
| Gewicht | 0,322 KG |
