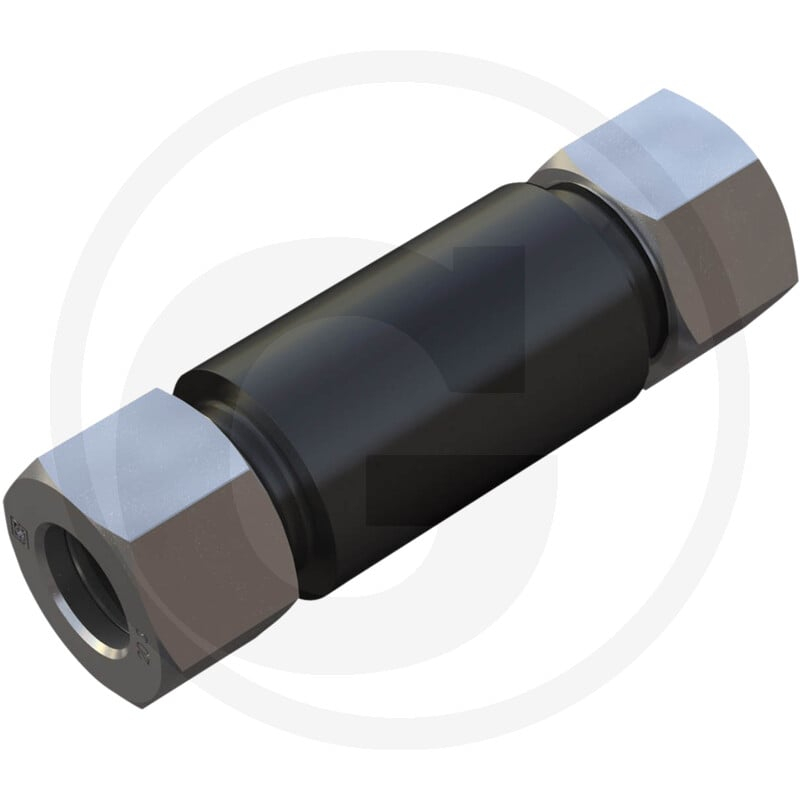

Verschraubung Typ: Esv 10 - S

Die STAUFF ESV 10 S ist eine Einschweiß-Schottverschraubung der Baureihe 10 S. Sie dient als Verschraubung in hydraulischen Systemen und Anlagen. Die Verschraubung hat einen PN-Druck von 800 bar. Sie verfügt über ein M18 x 1,5 Anschlussgewinde und eine gerade Bauform. Die Abmessungen betragen D1 (10 S), L1 (91 mm), L2 (59 mm), S1 (25 mm) und D3 (22 mm). Das Gewicht der Komponente beträgt 265 g.
