Startseite » Ersatzteile » Granit » Egv 16 Sr 3/4 Wd V2A
Ersatzteil

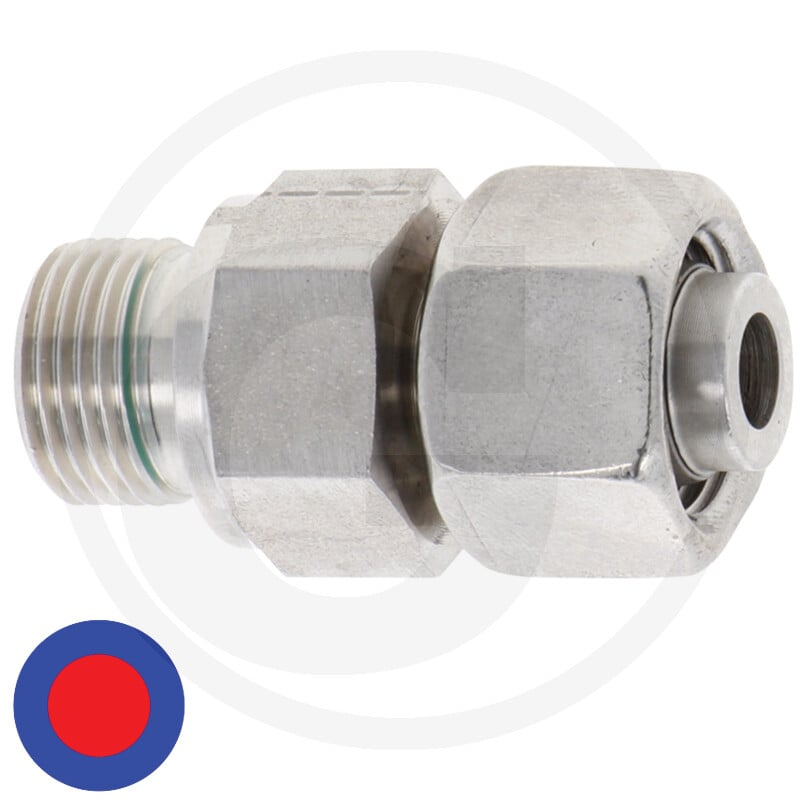

Egv 16 Sr 3/4 Wd V2A

Art.Nr.60901088

Das PH EGV 16 S- R 3/4" WD VA ist ein Ersatzteil, das zur Baureihe 16 S gehört. Es handelt sich um eine Formteilkupplung aus Edelstahl. Die Formteilkupplung ist mit einem DN16 (Ø D1 16 mm) und einem G 3/4" Einschraubgewinde ausgestattet. Weitere technische Daten umfassen: Ø T 3/4", Ø D2 11 mm, L1 39 mm, i 16 mm, S1 32 mm, S2 30 mm und einen PN-Druck von 630 bar. Das Gewicht beträgt 10 g. Die Formteilkupplung ist Bestandteil von Systemen, in denen eine sichere und dichte Verbindung erforderlich ist.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 60901088
  • Passend für: Verschiedene Systeme (genaue Modelle nicht genannt)
  • Kategorie: Ersatzteil
  • Baureihe: 16 S
  • Ø D1 (mm): 16
  • Ø T (mm): 3/4"
  • Ø D2 (mm): 11
  • L1 (mm): 39
  • i (mm): 16
  • S1 (mm): 32
  • S2 (mm): 30
  • PN (bar): 630
  • Anschlussgewinde: M24 x 1,5
  • Einschraubgewinde: G 3/4"
  • Gewicht: 10 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.

Technische Spezifikationen

Gewicht0,010 KG
