Startseite » Ersatzteile » Granit » Dmo 6 L / 6 L
Ersatzteil

Dmo 6 L / 6 L

Art.Nr.87003198

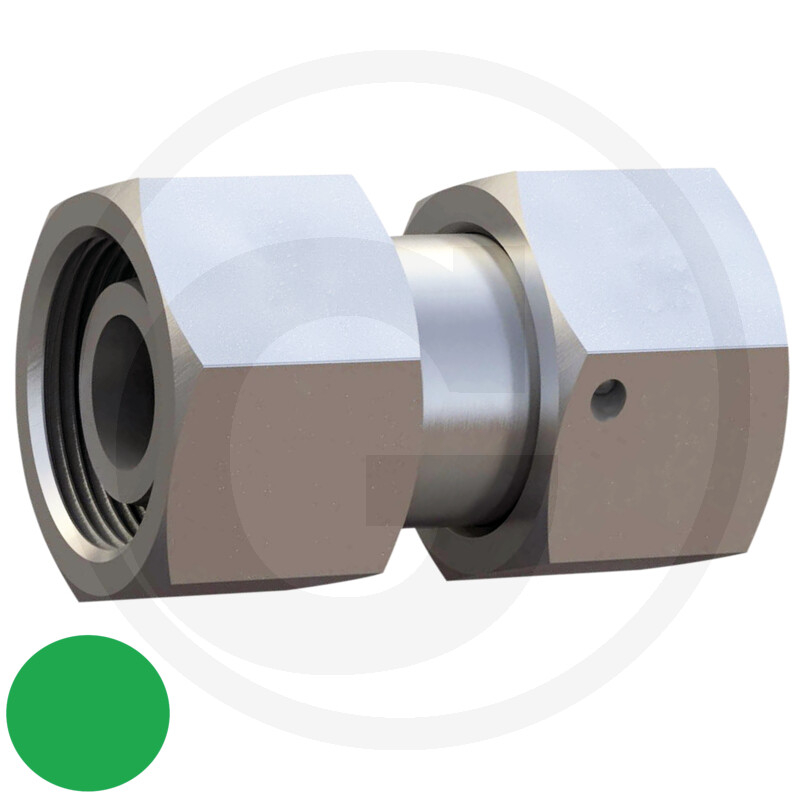

Dieses gerade Verbindungselement ist ein Ersatzteil für Granit DMO 06 L / 06 L Maschinen. Es dient als Verbindung zwischen Rohren und Gewinden innerhalb des Systems.

Die Verbindung hat eine Betriebsdruckfestigkeit (PN) von 500 bar. Die Gewinde Ma und Mb betragen jeweils M12 x 1,5. Die Längen L1 und L2 sind mit 28 mm bzw. 40 mm angegeben. Die SW1 und SW2 betragen jeweils 14 mm. Die Rohranschlüsse AD1 und AD2 haben jeweils einen Durchmesser von 6 L. Das Gewicht des Verbindungselements beträgt 25 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 87003198
  • Typ: Gerade Verbindung
  • Passend für: Granit DMO 06 L / 06 L
  • Kategorie: Ersatzteil
  • PN (bar): 500
  • Bauform: Gerade
  • L1 (mm): 28
  • L2 (mm): 40
  • SW1 (mm): 14
  • SW2 (mm): 14
  • Rohranschluss AD1 (mm): 6 L
  • Rohranschluss AD2 (mm): 6 L
  • Gewinde Ma (mm): M12 x 1,5
  • Gewinde Mb (mm): M12 x 1,5
  • Gewicht: 25 g

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,025 KG
