Cvv16 Muffe Ig 1'' Bsp

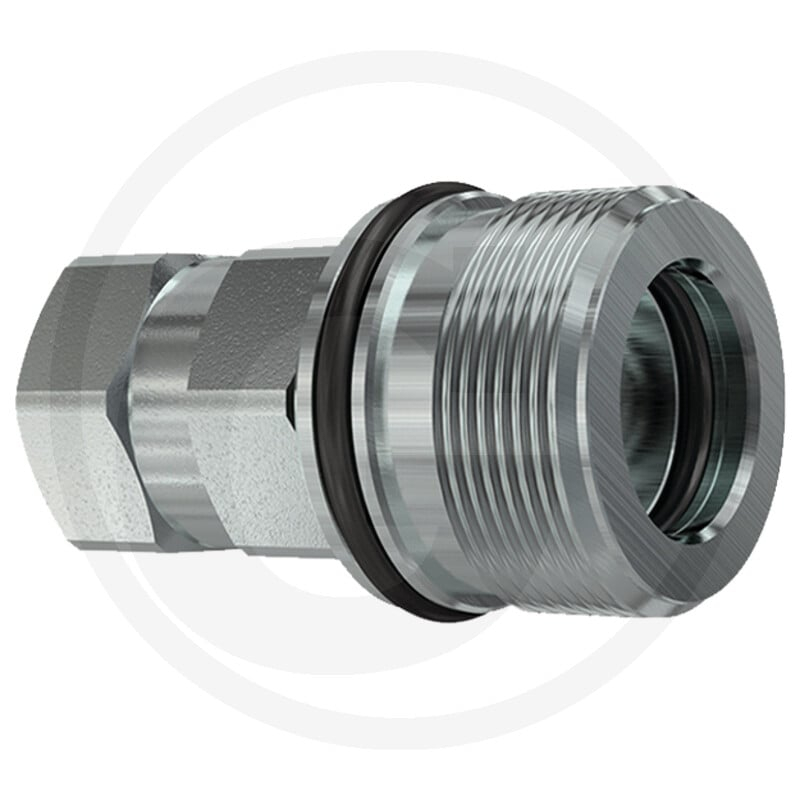

Die CVV16 Muffe (Artikelnummer 86001155) von Granit ist die weibliche Hälfte einer hydraulischen Schraubkupplung der Baureihe FASTER CVV nach ISO 14541 (German poppet style). Das Anschlussgewinde ist als BSPP 1'' (G 1'') ausgeführt. Die Kupplung besteht aus Stahl und ist mit einer FKM-Dichtung (Viton) versehen. Sie ist zum Kuppeln und Entkuppeln unter Restdruck geeignet. Der zulässige Betriebsdruck beträgt 250 bar, der Nenndurchfluss 205 l/min bei 0,2 MPa. Der zulässige Temperaturbereich liegt bei −20 °C bis +200 °C. Die Schlüsselweite beträgt 42 mm, der Außendurchmesser 46 mm bei einer Gesamtlänge von ca. 150,8 mm.

Hydraulische Schraubkupplungen dieser Bauart werden eingesetzt, wenn eine gesicherte, aber lösbare Verbindung von Hydraulikkreisen erforderlich ist – etwa an Anbaugeräten in der Landtechnik oder Kommunaltechnik. Ein Austausch ist angezeigt, wenn Undichtigkeiten an der Kupplungsstelle auftreten oder die Dichtung verschlissen ist.

Hinweis

Die passende Gegenkupplung (Stecker, männliche Hälfte) ist unter der Artikelnummer 86001158 erhältlich.
