Startseite » Ersatzteile » Granit » CPV08 Muffe Ag M22x1,5 (15L) Zn-Ni
Ersatzteil

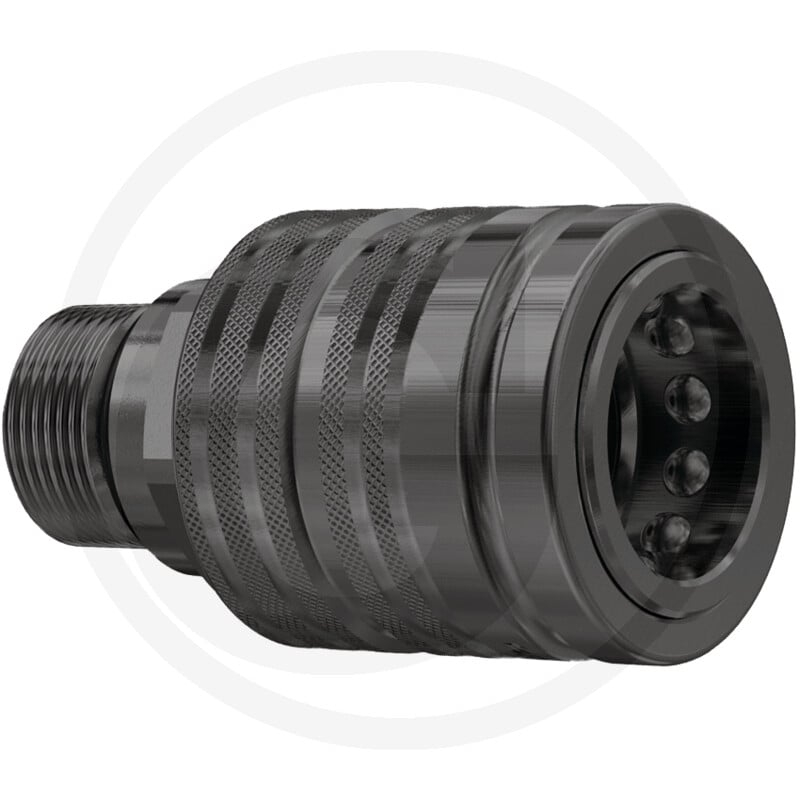

CPV08 Muffe Ag M22x1,5 (15L) Zn-Ni

Art.Nr.86004514

Die Faster CPV08 Muffe AG M22x1,5 (15L) Zn-Ni von Granit ist eine Steckkupplungsmuffe für hydraulische Anwendungen. Sie verfügt über ein Aussengewinde M22 x 1,5 (15L) und eine Nennweite von DN 12. Die Muffe ist in Baugröße 3 ausgeführt und aus Stahl gefertigt, mit einer Beschichtung aus Zink-Nickel (MATE 1000).

Diese Kupplungsmuffe ist gemäß ISO 7241-1-A gefertigt und bietet eine Abreißfunktion sowie eine Push-Pull Funktion. Sie ist für einen Druck von 250 bar (PN) ausgelegt und hat einen Nenndurchfluss von 75 l/min. Das Außengewinde hat einen Durchmesser von 38 mm (Ø D) und eine passende Schlüsselweite von 27 mm (SW). Das Gewicht der Muffe beträgt 245 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 86004514
  • Passend für: Hydraulische Systeme
  • Kategorie: Ersatzteil
  • Gewindeart: Aussengewinde M (L)
  • Anschlussgewinde A: M22 x 1,5 (15L)
  • Nennweite: DN 12
  • Baugröße: 3
  • Material: Stahl, MATE 1000, Zink-Nickel
  • Ø D (mm): 38
  • B (mm): 62,3
  • PN (bar): 250
  • Nenndurchfluss (l/min): 75
  • Baureihe: CPV
  • D (mm): 38
  • SW (mm): 27
  • Norm: ISO 7241-1-A
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen System.

Technische Spezifikationen

HerstellerFaster
Gewicht0,245 KG
