Startseite » Ersatzteile » Granit » CNV16 Stecker162/302 Ig M30x2,0 (22L)
Ersatzteil

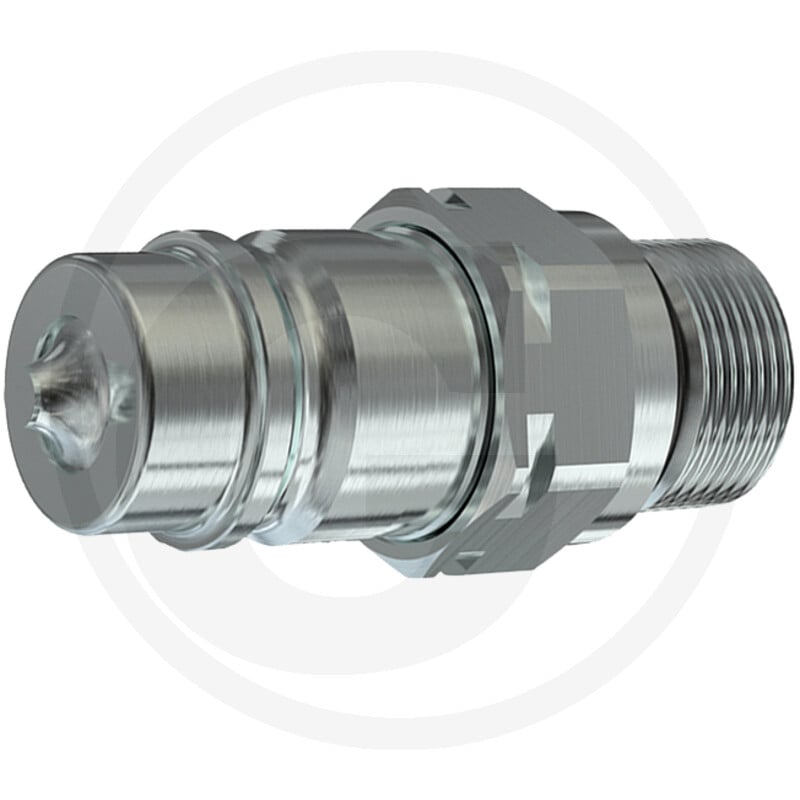

CNV16 Stecker162/302 Ig M30x2,0 (22L)

Art.Nr.86001612

Dieser Faster CNV16 Stecker AG M30x2,0 (22L) ist ein Original-Ersatzteil von Granit und dient der Verbindung in hydraulischen Systemen. Der Steckkupplungsstecker verfügt über ein Aussengewinde M (L) mit der Bezeichnung M30 x 2,0 (22L) und eine Nennweite von DN 25.

Der Stecker ist für eine Baugröße von 6 ausgelegt und besteht aus Stahl, verzinkt mit MATE 500 (CrIII). Er besitzt einen Durchmesser D von 34,3 mm und eine Länge B von 71,5 mm. Mit einem Betriebsdruck von PN 220 bar und einem Nenndurchfluss von 270 l/min ist er für anspruchsvolle Anwendungen geeignet. Die Baureihe ist CNV und der Stecker verfügt über eine SW von 38 mm. Er ist gemäß ISO 7241-1-A gefertigt und bietet eine Abreißfunktion sowie eine Push-Pull Funktion. Das Gewicht des Steckers beträgt 302 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 86001612
  • Passend für: Hydraulische Systeme
  • Kategorie: Ersatzteil
  • Ø D (mm): 34,3
  • B (mm): 71,5
  • PN (bar): 220
  • Nenndurchfluss (l/min): 270

Technische Spezifikationen

HerstellerFaster
Gewicht0,302 KG
