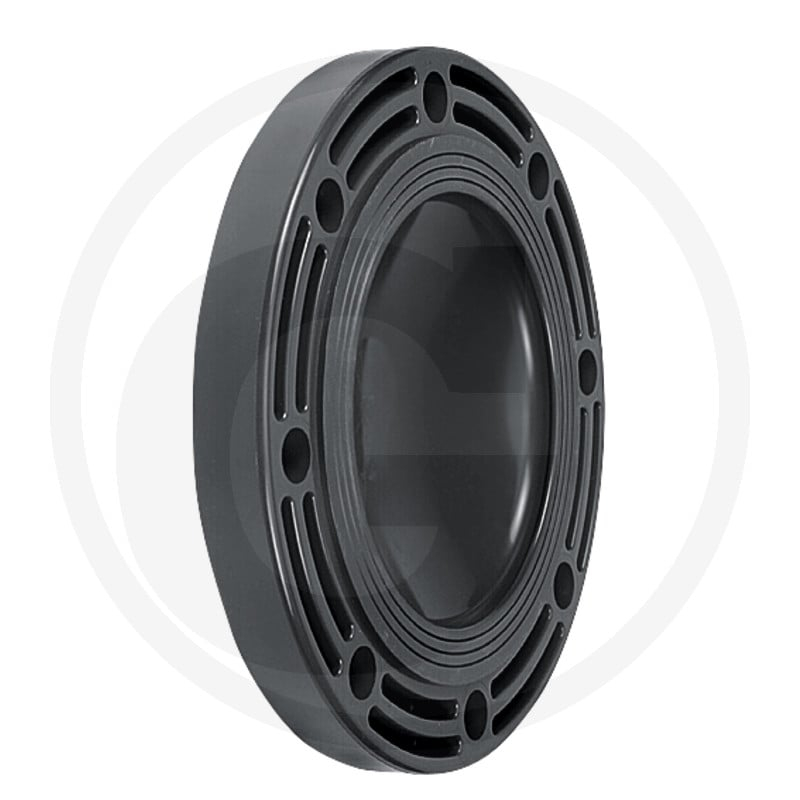

Blindflansch Dn100, 150/220Mm

Der GRANIT Blindflansch ist ein Ersatzteil, das in verschiedenen Granit-Systemen Verwendung findet. Er dient dazu, eine Öffnung in einem Rohrleitungssystem zu verschließen.

Der Blindflansch weist folgende technische Merkmale auf: Lochkreis-Ø beträgt 181 bzw. 190,5 mm, die Nenngröße (DN) liegt bei 100 mm, die Breite (B) bei 34,5 mm, das Befestigungsloch misst 8 x 19 mm, der Innendurchmesser (d2) beträgt 181 bzw. 190,5 mm, der Außendurchmesser (d3) 150 mm und der Flanschdurchmesser (d4) 220 mm. Der Flansch besteht aus PVC-U und hat eine Bauhöhe (Z) von 22 mm. Das Gewicht des Blindflansches beträgt 892 g.

Als OE-konformer Ersatzteil gewährleistet der GRANIT Blindflansch eine zuverlässige Abdichtung und trägt zur Funktionsfähigkeit des Gesamtsystems bei.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 40504050561
• Typ: B
• Passend für: Diverse Granit Systeme
• Kategorie: Ersatzteil
• Material: PVC-U
• Lochkreis-Ø (mm): 181 / 190,5
• DN (mm): 100
• B (mm): 34,5
• Befestigungsloch (mm): 8 x 19
• d2 (mm): 181 / 190,5
• d3 (mm): 150
• d4 (mm): 220
• Z (mm): 22
• Gewicht: 892 g
