Startseite » Ersatzteile » Granit » B-WEd-4-M5-MSv
Ersatzteil

B-WEd-4-M5-MSv

Art.Nr.60603185507

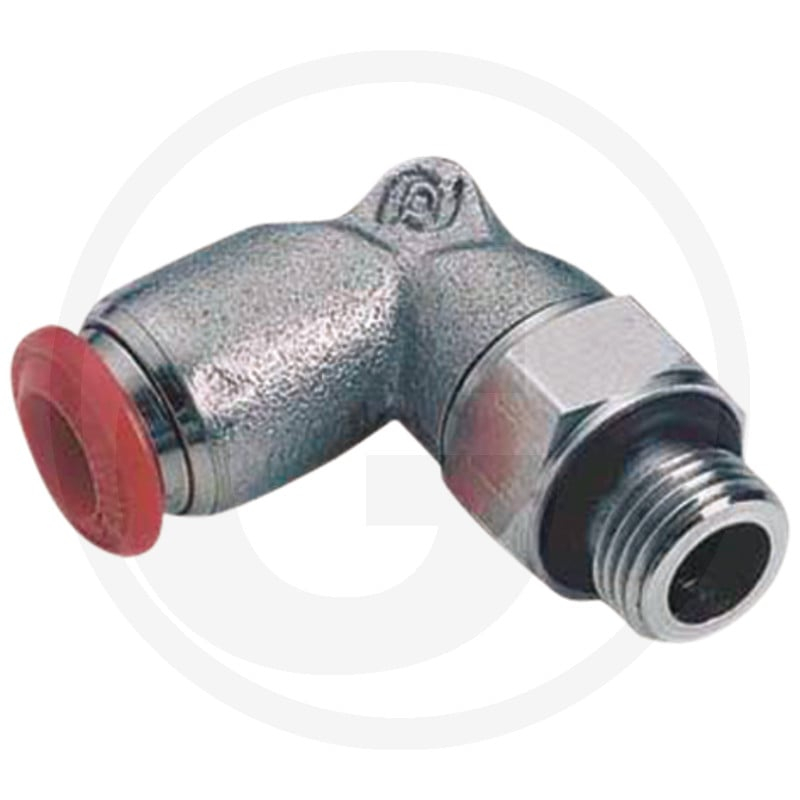

Die Winkel-Einschraubverschraubung GRANIT B-WEd-4-M5-MSv ist ein Ersatzteil, das Bestandteil verschiedener hydraulischer Systeme sein kann. Sie dient der Verbindung von Schläuchen und Rohren unter einem Winkel. Die Verschraubung hat einen Schlauchaußendurchmesser von 4 mm und ein Gewinde von M5. Die Typformel lautet B-WEd. Die Maße betragen B 3,5 mm, L1 18 mm und L2 17,5 mm. Für die Demontage und Montage sind die SW1 (9 mm) und SW2 (8 mm) Nüsse erforderlich. Das Gewicht der Komponente beträgt 10 g.

Produktdetails
  • Hersteller: Granit
  • Artikelnummer: 60603185507
  • Typ: B-WEd
  • Passend für: Diverse Maschinen
  • Kategorie: Ersatzteil
  • Schlauch außen Ø (mm): 4
  • Gewinde: M5
  • B (mm): 3,5
  • L1 (mm): 18
  • L2 (mm): 17,5
  • SW1 (mm): 9
  • SW2 (mm): 8
  • Gewicht: 10 g
Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.

Technische Spezifikationen

HerstellerGRANIT
Gewicht0,010 KG
