Aufsteckflansch

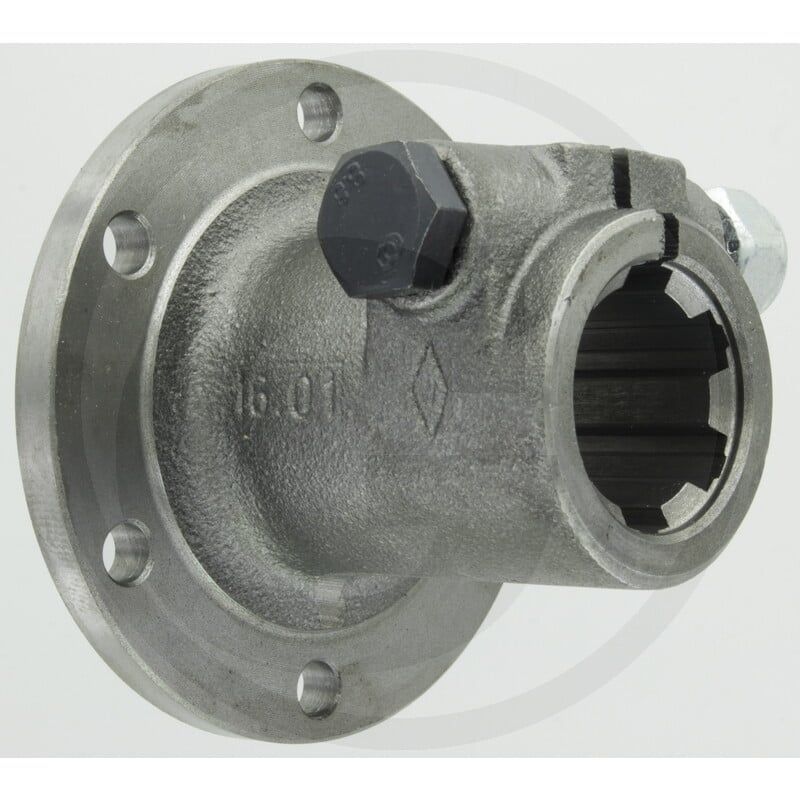

Der Walterscheid Aufsteckflansch 395042683 ist ein Ersatzteil von Granit. Der Flansch ist mit einem Profil A von 1 3/8" (6) ausgestattet und verfügt über vier Bohrungen.

Dieser Flansch dient als Verbindungselement innerhalb von Maschinen und Systemen. Die technischen Daten umfassen einen Außendurchmesser D2 von 8,2 mm, einen Durchmesser D1 von 90 mm, einen Innendurchmesser d3 von 74,5 mm, einen Durchmesser D4 von 47 mm, eine Länge L von 72 mm, L1 von 20 mm, L2 von 21,5 mm, L3 von 8,5 mm und L4 von 2,5 mm. Das Gewicht des Flansches beträgt 1,00 kg.

Produktdetails

• Hersteller: Granit
• Artikelnummer: 395042683
• Passend für: Diverse Maschinen
• Kategorie: Ersatzteil
• Profil: 1 3/8" (6)
• Anzahl Bohrungen: 4
• D2 (mm): 8,2
• D1 (mm): 90
• d3 (mm): 74,5
• D4 (mm): 47
• L (mm): 72
• L1 (mm): 20
• L2 (mm): 21,5
• L3 (mm): 8,5
• L4 (mm): 2,5
• Gewicht: 1,00 kg

Hinweis

Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinensystem.
