Ersatzteil
A38/45 A 40H7 Kupp. Guss
Art.Nr.85004115

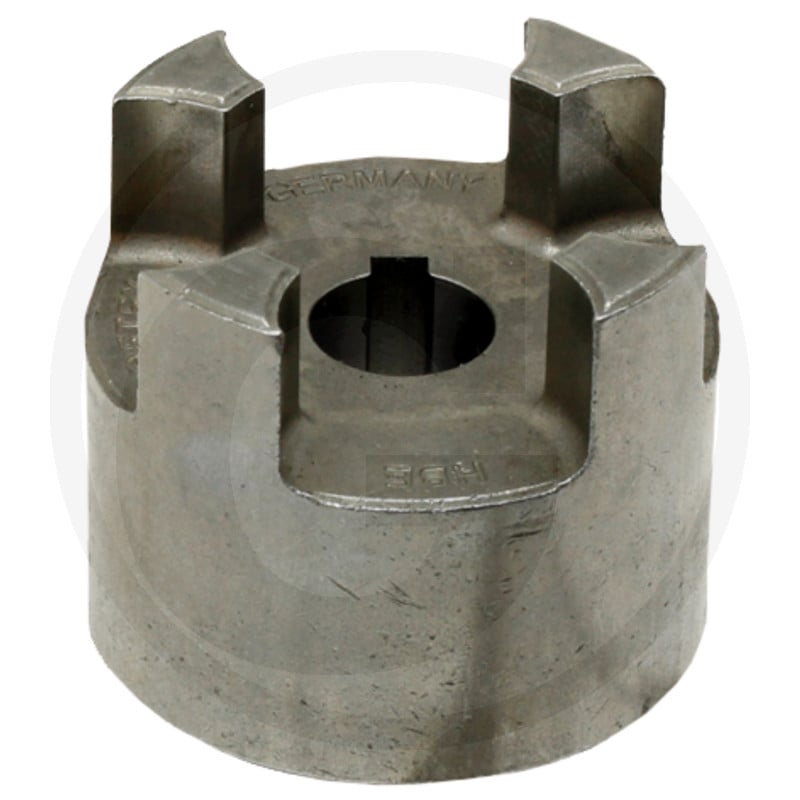

Die Kupplung aus Guss ist ein Ersatzteil für Granit A38/45 Maschinen. Sie dient als Verbindungselement innerhalb des Antriebssystems. Die technischen Daten der Kupplung sind wie folgt: Durchmesser d2 beträgt 40 mm, die Länge A misst 80 mm, B beträgt 66 mm und die Länge L 114 mm. Weitere Maße sind L1 + L2 mit 45 mm, E mit 25 mm, S mit 3 mm, b mit 18 mm, G mit 37 mm, F mit 38 mm. Die Bohrung beträgt 40 mm und die Nutbreite 12 mm. Das Gewicht der Kupplung beträgt 474 g.
Produktdetails
- Hersteller: Granit
- Artikelnummer: 85004115
- Passend für: Granit A38/45
- Kategorie: Ersatzteil
- d2 (mm): 40
- A (mm): 80
- B (mm): 66
- L (mm): 114
- L1 + L2 (mm): 45
- E (mm): 25
- S (mm): 3
- b (mm): 18
- G (mm): 37
- F (mm): 38
- g (mm): M8
- f (mm): 15
- Bohrung (mm): 40
- Nutbreite (mm): 12
- Gewicht: 474 g
Hinweis
Bitte prüfen Sie die Kompatibilität mit Ihrem spezifischen Maschinendetail.
Technische Spezifikationen
| Hersteller | GRANIT |
| Gewicht | 0,474 KG |
